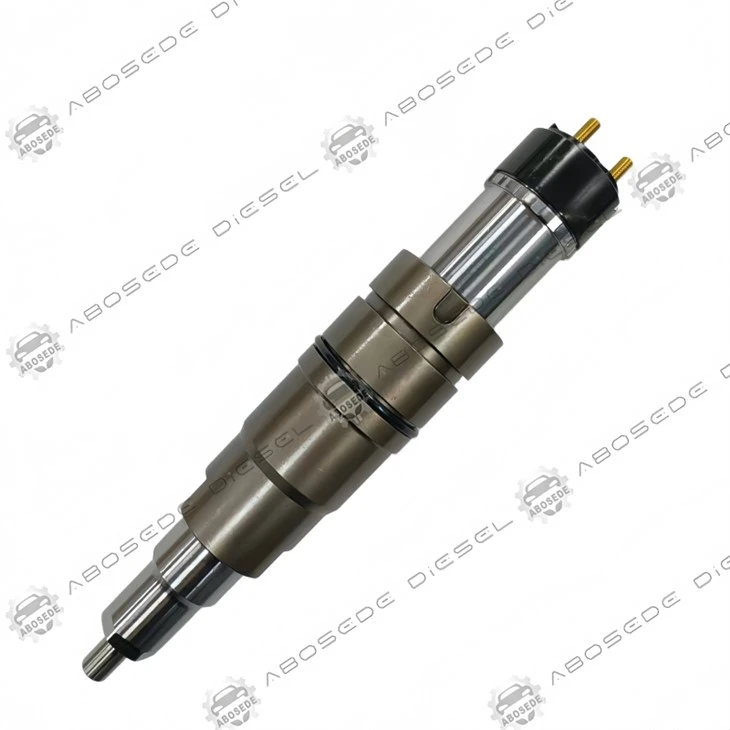

2031836 Polttoainesuutin – Lyhytpulssin lineaarisuus dynaamisella hystereesikompensaatiolla|Optimoitu vakaaseen joutokäyntiin ja vähäkuormiiseen polttoaineen jakeluun keskiraskaassa yhteispaineruiskutusmoottoreissa

Kun dieselmoottori käy tyhjäkäynnillä tai ryömii raskaan liikenteen läpi, ECU komentaa ruiskutuspulsseja niin lyhyiksi kuin 180–250 µs. Tänä aikana injektori toimii haastavimmassa tilassaan: neula on tuskin noussut ennen kuin solenoidisignaali loppuu, ja toimitetun polttoainemäärän määrääavausvaiheen kaltevuus-alue, jossa mekaanisella hystereesillä, ankkurin kitkalla ja jousien epäjohdonmukaisuuksilla on suuri vaikutus. Monissa ruiskusuuttimissa tällä lyhyen pulssin alueella on merkittävää epälineaarisuutta: 5 %:n muutos ohjatussa pulssin leveydessä voi aiheuttaa 15 %:n muutoksen todellisuudessa toimitetussa polttoaineessa, mikä aiheuttaa epäsäännöllisen joutokäynnin ja hitaiden nopeuksien nousun, jotka vaivaavat kaupunkien jakelukalustoja. The2031836 suutinpoistaa tämän arvaamattomuuden adynaaminen hystereesikompensointimekanismi-maaprofiilisen ankkurin pysäyttimen ja kalibroidun palautusjousen yhdistelmä, joka erottaa avausvoiman solenoidivirran pienistä vaihteluista. Tuloksena on lineaarinen polttoaineen syöttövaste 160 µs:n pulssinleveyteen asti, ja syklien välinen vaihtelu on alle 1,5 % 180 µs{5}}nopeudella, mikä varmistaa, että moottori käy yhtä tasaisesti joutokäynnillä 500 000 km:n kohdalla kuin uutena, ilman tehoa, flunssaa ja vähäisiä sytytyskatkoja.

2031836 on suora OEM-ristiviittausCummins 2031836jaBosch 0 445 117 113, erityisesti kalibroitu:

Cummins ISBe 4,5 / 6,7 L(Euro IV/V, Tier 4i) – kaupunkibussit, jäteautot ja kaupunkien jakeluautot

Cummins QSB 6,7L– maastoajoneuvot rakentamisessa ja maataloudessa

Cummins ISF 3,8L– kevyet keskikokoiset kuorma-autot Aasian ja Euroopan markkinoilla

FPT F1C 3,0 L– Iveco Daily ja eurooppalaiset pakettiautot

Dongfeng Cummins ISD– Kiinan kotimaiset keskiraskaat alustat

Freightliner M2– keskiraskaat kuorma-autot ISB/ISBe-moottorilla

Tämä injektori on suositeltu valintakuntien linja-autotjaviimeisen mailin toimitustoiminnot, jossa moottori viettää merkittävän osan käyttöiästä joutokäynnillä ja alhaisilla kierrosluvuilla.

Lyhytpulssisessa järjestelmässä ruiskutussuuttimen polttoaineen syöttöä ohjaa ankkurin ja neulan alkukiihdytys. Tämä vaihe on erittäin herkkämagneettinen hystereesisolenoidin (jäännösmagneettivoima, joka jää jäljelle virran putoamisen jälkeen) jamekaaninen hystereesijousi- ja kitkapinnoilta. Nämä vaikutukset saavat neulan avautumis- ja sulkeutumisradat vaihtelemaan riippuen siitä, onko ruiskussa jännitteinen vai jännitteettömänä, jolloin syntyy kuollut kaista, joka tekee syötetystä polttoainemäärästä käsketyn pulssin leveyden epälineaarisen funktion.

2031836 käsittelee tätä seuraavasti:

① Profiloitu ankkurin pysäytin– Ankkurin ylöspäin suuntautuvaa liikettä rajoittava mekaaninen pysäytin on suunniteltu hieman kartiomaiseksi, mikä luo progressiivisen kosketusalueen. Tämä kartio varmistaa, että ankkurin istuinvoima kasvaa asteittain sen lähestyessä pysäytintä, mikä vähentää iskua ja sitä seuraavaa pomppimista. Progressiivinen kosketus vähentää myös ankkurin lepoasennon vaihtelua, mikä on tärkein avautumisviiveen sironta lyhyissä pulsseissa.

② Optimoitu jousinopeus– Paluujousi on valittu tarjoamaan tasainen vastavoima, joka on riittävän suuri voittamaan jäännösmagnetismin, mutta ei niin suuri, että se hidastaisi avautumista. Jousen nopeus sovitetaan ankkurimassaan ja magneettiseen voimaprofiiliin, mikä varmistaa, että neulan nousu on riippumaton pienistä virran vaihteluista.

③ Ohjattu ilmaväli– Ankkurin ja napakappaleen välinen ilmarako on asetettu 0,18 mm-hieman tyypillistä suuremmaksi-, mikä vähentää magneettisen vetovoiman herkkyyttä valmistustoleransseille ja ikääntymiselle. Tämä kompromissi (hieman hitaampi avautuminen) on hyväksyttävä, koska lineaarisuuden lisäys lyhyen pulssin alueella on huomattava.

④ Paluuvirran rajoitus– Paluuaukko on mitoitettu tarjoamaan hydraulinen vaimennusvaikutus, joka stabiloi neulan sulkemisen viimeisen vaiheen aikana ja vähentää sulkuviiveen vaihtelua, joka voi vaikuttaa seuraavaan ruiskutusjaksoon.

Tarkkuusvirtauspenkillä tehty validointitesti osoittaa, että 2031836 saavuttaa alle ±3,0 % lineaarisuusvirheen 160–300 µs:n pulssinleveyskaistalla verrattuna ±8–12 %:iin tavallisilla injektoreilla. Jaksojen välinen vaihtelu (CV) nopeudella 180 µs on 1,2 %-reilusti sen kynnyksen sisällä, joka aiheuttaa tyhjäkäynnin epätasaisuuksia.

Jokainen 2031836-suutin käy läpi 9-vaiheisen validoinnin, jossa keskitytään lyhytpulssiin:

◈ Lyhyen pulssin lineaarisuustesti– mitattuna 160, 180, 200, 230, 260, 300 µs; poikkeama ideaalista Pienempi tai yhtä suuri kuin ±3,5 %.
◈ CV mittaus– 500 peräkkäistä sykliä 180 µs:lla; variaatiokerroin Pienempi tai yhtä suuri kuin 1,8 %.
◈ Dynaaminen virtauskartta– 6 painetta × 6 pulssin leveyspistettä; R² > 0,998.
◈ Korkeapainetiiviste– heliumvuototesti 1 700 baarilla; kynnys < 6×10⁻⁶ mbar·l/s.
◈ Hystereesipyyhkäisy– avautumisviive mitattuna kasvavalla ja laskevalla virralla; hystereesi Pienempi tai yhtä suuri kuin 1,5 µs.
◈ Terminen ajautuminen– avautumisviive -20 astetta , +20 astetta , +100 astetta ; siirto Pienempi tai yhtä suuri kuin 3,5 µs.
◈ Suihkutuskuvio– kartiokulma 154 astetta ± 1,5 astetta, reiän välinen vaihtelu Vähemmän tai yhtä suuri kuin ±5 %.
◈ Kestävyys– 6 miljoonaa jaksoa 1 400 barin paineella, minkä jälkeen suoritetaan lyhyen pulssin lineaarisuuden uudelleentesti.
◈ Jäljitettävyys– Jokaisessa yksikössä on 2D-viivakoodi, joka linkittää varmenteeseen, jossa on lyhytpulssin lineaarisuustietoja.

🔧 Mekaaninen istuvuus:

Käytä mukana toimitettua kuparialuslevyä ja O-renkaita. Puhdista injektorin reikä.

Kiristä korkeapainemutteri30 Nm + 75 aste– ei ylitä 37 Nm; ylikiristys voi muuttaa ankkurin ilmaväliä.

Varmista, että paluulinja on rajoittamaton -vastapaine > 2,0 baaria, mikä voi muuttaa vaimennusvaikutusta ja heikentää lyhytpulssin vakautta.

💻 ECU ohjelmointi:

Syötä 7-merkkinen IQA-koodi Cummins INSITE™-, Bosch ESI[tronic]- tai vastaavalla.

Suorita mukautuksen nollaus ja käytä tyhjäkäyntiä 5 minuuttia. ECU mukautuu nopeasti lineaariseen vasteeseen.

⚠️ Ohjainten yhteensopivuus: 2031836 on suunniteltu huippu-and-hold-ajureille, joiden huippuvirta on 18,5 A. Jännitekäyttöiset järjestelmät eivät tarjoa lyhytpulssilineaarisuuden edellyttämää virran vakautta.

K1: ISBe 6.7 -moottorissani on epäsäännöllinen joutokäynti, joka pahenee, kun ilmastointikompressori käy. Voivatko suuttimet olla syynä, ja ratkaiseeko 2031836 tämän?
Kyllä, epäsäännöllinen joutokäynti lisäkuormituksen muutosten aikana on klassinen oire huonosta lyhytpulssilineaarisuudesta. ECU käskee pienen korjauksen kierrosluvun ylläpitämiseksi, mutta jos suuttimet reagoivat epälineaarisesti, korjaus ylittää tai alittaa, mikä aiheuttaa metsästystä. 2031836:n lineaarinen vaste lyhyisiin pulsseihin eliminoi tämän ongelman, koska polttoaineen toimitus seuraa tarkasti käskettyä korjausta. Varmista, että perusjoutokäyntinopeus on asetettu oikein; injektori pitää sen sitten puhtaana.

Q2: Voinko asentaa vain yhden 2031836:n, jos muut viisi suutinta ovat edelleen käynnissä, vai tarvitsenko täyden sarjan?
Lyhyen pulssin suorituskyvyssä lineaarisuuden hyöty on havaittavin, kun kaikilla suuttimilla on samat ominaisuudet. 2031836:n sekoittaminen vanhempien suuttimien kanssa johtaa sylintereiden väliseen vaihteluun tyhjäkäynnillä, koska ECU:n globaalit korjaukset eivät voi kompensoida yksittäisten suuttimien epälineaarisuutta. Suosittelemme täyden sarjan vaihtoa tyhjäkäynnin vakauden saavuttamiseksi.

Kysymys 3: Ruiskun vähimmäisstabiili pulssi on 160 µs-riittääkö se moottorini tyhjäkäynnin kalibrointiin?
Kyllä, useimmat keskitehoiset moottorit toimivat 180–250 µs:n ohjauspulssin leveydellä tyhjäkäynnillä. Vähintään 160 µs tarjoaa turvamarginaalin. Jos moottorisi käyttää erittäin lyhyitä pilottipulsseja (alle 150 µs) osana korkean EGR-strategiaa, voimme tarjota mukautetun kalibroidun vaihtoehdon pienemmällä jousen esikuormituksella, mutta standardi 2031836 sopii 95 %:iin OEM-kalibroinneista.

Q4: Olen vaihtanut suuttimet aiemmin, ja tyhjäkäynti parani aluksi, mutta huononi 50 000 km:n jälkeen. Säilyttääkö 2031836 lineaarisuuden ajan myötä?
Kyllä, lineaarisuus säilyy, koska profiloitu ankkurin pysäytin ei kulu merkittävästi-se on karkaistu (58 HRC) ja koskettaa ankkuria vain jokaisen ruiskutuksen aikana. Keväällä on myös alhainen rentoutumisaste. Kestävyystestit osoittavat, että CV 180 µs:ssa pysyy alle 1,8 %:ssa 6 miljoonan jakson jälkeen, mikä on hyvin tasaisen joutokäynnin toleranssin sisällä. Asteittainen huononeminen on ennustettavissa, joten ECU:n mukauttaminen pysyy tehokkaana.

Q5: Käytän B20-biodieseliä. Vaikuttaako korkeampi viskositeetti lyhyen pulssin lineaarisuuteen?
Biodieselin korkeampi viskositeetti (noin 10–15 % korkeampi kuin diesel) lisää ohjauskammion hydraulista vastusta, mikä voi hieman hidastaa neulan nostonopeutta lyhyillä pulsseilla. Kuitenkin 2031836:n lineaarisuus testattiin B20:lla ja CV säilyi 1,8 %:ssa 180 µs-määrityksessä. B30:lla ja sitä korkeammalla suosittelemme valvomaan tyhjäkäynnin vakautta; saatat joutua säätämään ohjausmäärän siirtymää ECU:n kalibroinnissa.

Kysymys 6: Injektorin kelan resistanssi on pienempi kuin vanhojen{1}}laukaisiko tämä vikakoodin vuoden 2015 Cummins ECM:ään?
Ei, vuoden 2015 CM2350 ECM:n kelaresistanssin tunnistusikkuna on 0,6–2,0 Ω, joten 0,88 Ω on hyvin alueella. Pienempi vastus tarkoittaa yksinkertaisesti hieman suurempaa huippuvirtaa, jonka ECM:n virtasäädetty ohjain mukautuu automaattisesti. Mitään vikakoodia ei laukea.
