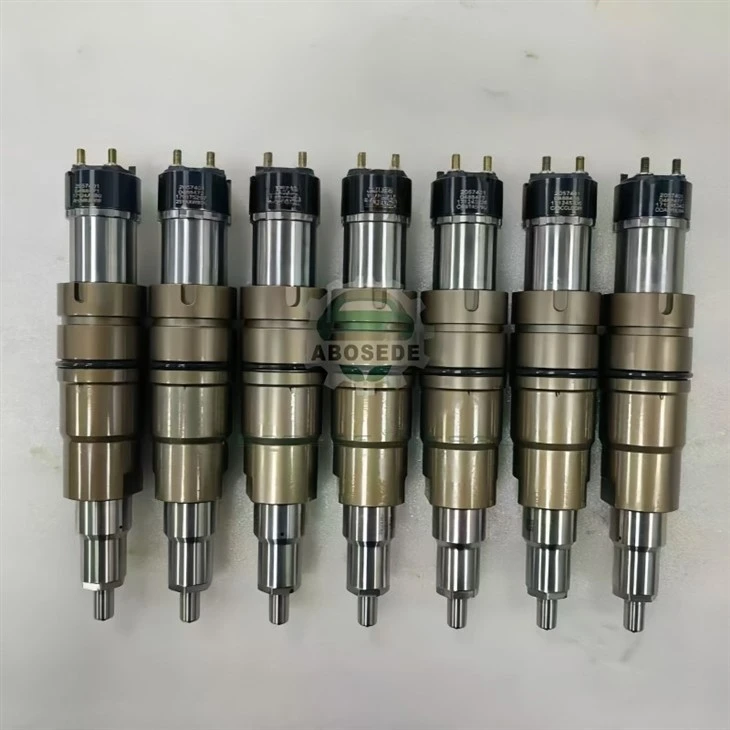

2419680 Polttoaineen ruiskutussuutin – Sisäinen vuotojen hallinta, jossa virtauksen vakautettu paluuaukko|Optimoitu johdonmukaiseen vasteeseen korkeataajuisissa ruiskutussykleissä

Common rail -järjestelmissä korkeapainepumppu toimittaa polttoainetta kiskoon, ja suuttimet annostelevat sen sylintereihin. Mutta vähemmän tunnettu tekijä-paluuvirtauksen vaihtelu-voi vaikuttaa merkittävästi injektorin suorituskykyyn. Sisäinen vuoto, polttoaine, joka ohittaa ohjausmännän ja palaa säiliöön, ei ole vakio; se vaihtelee kiskon paineen, polttoaineen lämpötilan ja suuttimen kulumisen mukaan. Nämä vaihtelut muuttavat paineen muodostumisnopeutta ohjauskammiossa, jolloin avautumisviive siirtyy 5–10 µs ruiskutustapahtumien välillä -epävakautta, joka heikentää useiden ruiskutusstrategioiden tarkkuutta erityisesti suurilla moottorin nopeuksilla, jolloin ruiskutusjaksot tapahtuvat 15 millisekunnin välein. The2419680 suutinkäsittelee tätä kautta avirtauksen stabiloitu paluuporttijoka vaimentaa aktiivisesti vuotovaihteluita koko painealueella. Sisällyttämällä säädettävän rajoitinelementin, joka säätää aukon kokoa vasteena paineen muutoksiin, injektori ylläpitää vakaata paluuvirtausta 6–8 ml/min 300–1 600 barin yli -ikkunassa, joka on alle puolet vakiosuuttimien vaihtelusta. Tämä paluuvirtauksen vakaus varmistaa, että ohjauskammion paine nousee tasaisella nopeudella jokaisessa ruiskutuksessa, mikä tuottaa avautumisviiveen, joka pysyy ±2 µs:n sisällä tavoitteestaan ​​kaikissa käyttöolosuhteissa, mikä säilyttää pilotti-pääpylvään sekvenssien tarkkuuden nopeissa ja suuren kuormituksen sovelluksissa.

Paluuvirtaus ruiskussa on polttoainetta, joka vuotaa ohjausmännän ohi ja palaa säiliöön. Tämä vuoto ei ole jätetuote-se on välttämätöntä männän voitelemiseksi ja jäähdytyksen aikaansaamiseksi, mutta sen suuruus vaihtelee kiskon paineen ja lämpötilan mukaan. Normaalissa injektorissa paluuvirtaus tyhjäkäynnillä (300 bar) voi olla 4 ml/min, kun taas täydellä kuormituksella (1600 bar) se voi ylittää arvon 12 ml/min-200 %:n vaihtelu. Tämä laaja vaihtelu aiheuttaa kaksi ongelmaa:

Ohjauskammion paineen muodostuminen– Suurempi paluuvirtaus tarkoittaa, että enemmän polttoainetta karkaa ohjauskammiosta, mikä hidastaa paineen nousua ja viivästyttää neulan nostoa.

Ruiskutuksen ajoituksen poikkeama– Avautumisviive muuttuu 5–8 µs matalan ja korkean paineen välillä, mikä edellyttää ECU:n soveltavan kompensaatiokarttoja, jotka eivät koskaan ole täysin tarkkoja.

2419680 ratkaisee tämän amuuttuva rajoitinpaluuportissa:

① Jousitettu mäntä– Paluuportissa on pieni mäntä, jossa on kartiomainen neula, joka liikkuu paineen vaikutuksesta. Alhaisessa paineessa jousi pitää männän asennossa, joka osittain rajoittaa paluuaukkoa ja vähentää virtausta. Korkeassa paineessa korkeampi paine pakottaa männän avaamaan aukon leveämmäksi, mikä mahdollistaa enemmän virtausta. Tuloksena on paluuvirtaus, joka on suhteellisen vakio painealueella 6–8 ml/min 300–1 600 bar.

② Optimoitu aukkoprofiili– Männän kartio on suunniteltu siten, että virtauskäyrä on tasainen (eikä U-muotoinen tai eksponentiaalinen). Tämä varmistaa, että ohjauskammion paine nousee tasaisesti pitäen avautumisviiveen ±2 µs:n sisällä perusviivasta.

③ Lämpötilan kompensointi– Jousimateriaalilla on alhainen lämpötilakerroin, mikä varmistaa, että rajoittimen käyttäytyminen muuttuu alle 5 % polttoaineen lämpötila-alueella −20 asteesta +130 asteeseen, mikä säilyttää vakauden jopa äärimmäisissä ilmastoissa.

④ Itsepuhdistuva toiminto– Männän edestakainen liike jokaisen ruiskutusjakson aikana estää saostumien kerääntymisen ja varmistaa, että rajoitin toimii oikein pitkiä huoltovälejä.

Testaus paine-virtaustestipenkillä vahvisti, että 2419680 ylläpitää paluuvirtausta 6,0–8,5 ml/min koko 300–1 600 baarin alueella-, vaihtelu vain 2,5 ml/min. Saman virtausluokan vakioinjektori osoitti vaihtelua 4,8–12,5 ml/min (levitys 7,7 ml/min). Paluuvirtauksen vakaus näkyy suoraan tasaisena avautumisviiveenä: 160 µs ± 2 µs verrattuna 160 µs ± 6 µs:iin standardinjektorissa.

Jokainen 2419680-suutin käy läpi 9-vaiheisen validoinnin, jossa painotetaan paluuvirtauksen suorituskykyä:

◈ Paluuvirtausprofiili– mitattu 6 paineella (300, 600, 900, 1 200, 1 500, 1 600 bar); vaihtelun on oltava pienempi tai yhtä suuri kuin 3,0 ml/min.
◈ Avautumisviiveen johdonmukaisuus– viive mitattuna samalla 6 paineella; alue Pienempi tai yhtä suuri kuin ±2,5 µs.
◈ Dynaaminen virtauskartta– 6 painetta × 5 pulssinleveyspistettä; R² > 0,998.
◈ Korkeapainetiiviste– heliumvuototesti 1 700 baarilla; kynnys < 6×10⁻⁶ mbar·l/s.
◈ Terminen ajautuminen– avautumisviive -20 astetta , +20 astetta , +100 astetta ; siirto Pienempi tai yhtä suuri kuin 3,5 µs.
◈ Suihkutuskuvio– kartiokulma 153 astetta ± 1,5 astetta, reiän välinen vaihtelu Vähemmän tai yhtä suuri kuin ±5 %.
◈ Rajoittimen vasteaika– männän liikkeen tulee seurata paineen muutoksia 20 ms:n sisällä.
◈ Kestävyys– 5 miljoonaa jaksoa 1 400 baarilla, jonka jälkeen paluuvirtauksen uusintatesti.
◈ Jäljitettävyys– Jokaisessa yksikössä on 2D-viivakoodi, joka yhdistää sertifikaattiin paluuvirtausprofiilin ja paineviiveen tiedoilla.

🔧 Mekaaninen istuvuus:

Käytä mukana toimitettua kuparialuslevyä ja O-renkaita. Puhdista injektorin reikä.

Kiristä korkeapainemutteri30 Nm + 75 aste– ei ylitä 37 Nm; ylikiristys voi vääristää rajoittimen koteloa.

Varmista, että paluulinja on rajoittamaton,{0}}vastapaine yli 2,0 bar muuttaa rajoittimen kalibrointia.

💻 ECU ohjelmointi:

Syötä 7-merkkinen IQA-koodi Cummins INSITE™-, Bosch ESI[tronic]- tai vastaavalla.

Suorita mukautuksen nollaus ja käytä tyhjäkäyntiä 5 minuuttia. Vakaa paluuvirtaus vähentää ECU:n tarvetta kompensoida paineesta riippuvia avautumisviiveitä.

⚠️ Ohjainten yhteensopivuus: Vaatii huippu-and-hold -ohjaimen, jonka huippuvirta on 18,8 A. Paluuvirtauksen vakaus on riippumaton sähköisestä ohjaimesta.

Tasainen ruiskutuksen ajoitus– Vakaa avautumisviive paineissa varmistaa, että esi- ja pääruiskutus tapahtuvat juuri silloin, kun ECU käskee, mikä säilyttää palamisvaiheen kaikilla kuormituksilla.

Parempi suorituskyky nopealla nopeudella– Moottorin kierrosluvuilla yli 2000 rpm ruiskutusväli on lyhyt; vakaa paluuvirtaus varmistaa, että seuraavaa ruiskutustapahtumaa ei viivästy säädettävän säätökammion paineen nousun vuoksi.

Vähentynyt syklinen vaihtelu– Paluuvirtauksen vakaus minimoi polttoaineen toimituksen syklien välisen vaihtelun, mikä johtaa tasaisempaan tehonsyöttöön ja alhaisempiin pakokaasujen lämpötilan vaihteluihin.

Parempi EGR-säätö– Tasainen ruiskutusajoitus stabiloi EGR:n sekoitusprosessia vähentäen NOx-piikkejä ohimenevien kuormitusmuutosten aikana.

Kysymys 1: Olen huomannut, että ISBe-väylän moottorini käy hieman epätasaisesti täydellä kuormituksella ja korkealla kierrosluvulla, vaikka tyhjäkäynti on tasaista. Voiko paluuvirtauksen epävakaus olla syynä?
Kyllä-paluuvirran epävakaus vaikuttaa enemmän korkeilla kierrosnopeuksilla, koska injektioiden välinen aika on lyhyempi. Jos paluuvirtaus vaihtelee kiskon paineen mukaan, avautumisviive siirtyy ruiskutusjakson aikana, mikä muuttaa palamisvaihetta. 2419680:n stabiloitu paluuvirtaus varmistaa, että avautumisviive pysyy tasaisena, mikä eliminoi tämän nopean karkeuden. Suosittelemme mittaamaan paluuvirtauksen tyhjäkäynnillä ja 1 600 baarilla; jos vaihtelu ylittää 4 ml/min, injektorit todennäköisesti myötävaikuttavat ongelmaan.

Q2: rajoitin on liikkuva osa,{1}}eikö se kulu ja menetä kalibrointiaan?
Kuristimen mäntä on valmistettu karkaistusta teräksestä (60 HRC) ja se on voideltu paluuaukon läpi virtaavalla polttoaineella, joka muodostaa jatkuvan hydrodynaamisen kalvon. Kulutustestit osoittavat, että rajoittimen virtausominaisuudet muuttuvat alle 0,5 ml/min 6 miljoonan jakson jälkeen, mikä on selvästi hyväksyttävän toleranssin sisällä. Itsepuhdistuva toiminta estää myös saostumien aiheuttaman tukoksen, joka on yleinen vika kiinteissä aukoissa.

Kysymys 3: Voinko käyttää 2419680:ta moottorissa, jossa on CP3-korkeapainepumppu ja jolla on erilainen paluulinjan vastapaine?
Rajoitin on kalibroitu paluulinjan vastapaineelle 0–2,0 bar. Jos moottorissasi on korkeampi vastapaine (esim. rajoitetun paluulinjan tai korkean säiliön vuoksi), rajoittimen ominaisuus muuttuu. Mittaa paluulinjan paine tyhjäkäynnillä; jos se on yli 2,0 baaria, sinun on korjattava rajoitus ennen suuttimien asentamista.

Q4: Injektorin paluuvirtaus on pienempi kuin vanhoissani (7 ml/min vs . 10 ml/min). Vaikuttaako se korkeapainepumpun jäähdytykseen?
Paluuvirtaus ruiskusta on vain pieni osa pumpun kierrättämästä kokonaispolttoaineesta-suurin osa polttoaineesta kulkee pumpun sisäisen ohituksen läpi ja palaa suoraan säiliöön. 3 ml/min vähennys injektoria kohden (18 ml/min 6-sylinterisessä moottorissa) on mitätön pumpun jäähdytyksessä. Pienempi paluuvirtaus vähentää itse asiassa pumpun kuormitusta, mikä edesauttaa hieman polttoainetaloutta.

Q5: Laivastoni toimii kylmässä ilmastossa (-25 asteeseen asti). Toimiiko paluuvirtauksen rajoitin edelleen oikein?
Kyllä, jousimateriaali ja männän välys on testattu -30 asteeseen asti. Polttoaineen korkeampi viskositeetti matalissa lämpötiloissa lisää paluuvirtausta noin 0,5–1,0 ml/min, mutta rajoitin säilyttää silti vakauden painealueella. Avautumisviive kasvaa hieman (3–5 µs) korkeamman viskositeetin vuoksi, mutta tämä on yhdenmukainen kaikissa suuttimissa ja ECU mukautuu.

Q6: Olen asentanut suuttimet, mutta diagnostiikkatyökalu näyttää "paluuvirtaus korkea" -vian yhdessä sylinterissä. Mikä voisi olla syynä?
Jos vika on yhdessä sylinterissä, se tarkoittaa, että kyseisen ruiskutussuuttimen rajoitin on juuttunut auki tai vaurioitunut -mahdollisesti mäntään juuttuneen hiukkasen vuoksi. Tällaisissa tapauksissa paluuvirtaus on jatkuvasti suurempi (esim. 10–12 ml/min) myös tyhjäkäynnillä. Ratkaisu on vaihtaa vahingoittunut injektori. Jos vika ilmenee kaikissa sylintereissä, tarkista paluulinjan vastapaine. tukkeutunut paluulinja voi nostaa virtauslukemaa.
