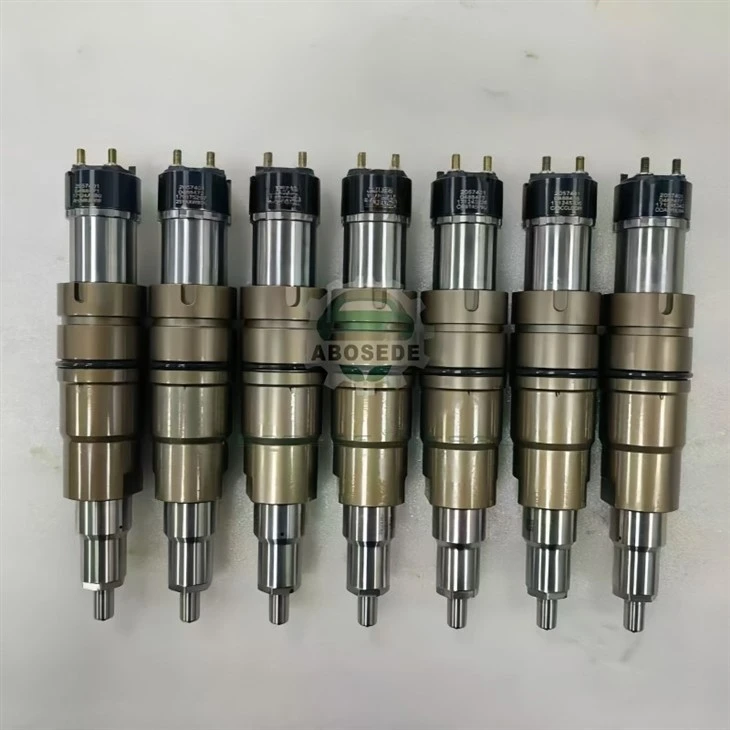

2030519 Polttoainesuutin – kaksisuuntainen neula-arkkitehtuuri ristiinkompensoivalla kulumisprofiililla|Optimoitu pitkäkestoiseen ruiskutuksen tasaisuuteen keskitehoisissa yhteispaineruiskutusmoottoreissa

Perinteisessä injektorissa yksittäinen neulanohjain-yleensä ruiskun runkoon koneistettu poraus-ohjaa neulan liukuliikettä. Kun tämä ohjain kuluu, välys kasvaa epätasaisesti, jolloin neula voi kallistua hieman akselin ulkopuolelta noston aikana. Tämä mikroskooppinen kallistus muuttaa polttoaineen virtauksen jakautumista suuttimen aukkojen poikki, jolloin jotkut reiät syöttävät enemmän polttoainetta kuin toiset, mikä johtaa epäsymmetriseen ruiskutuskuvioon. Yli 400 000 kilometrin matkalla tämä kallistus voi aiheuttaa 10–12 %:n vaihtelun reiästä reikään, mikä heikentää palamistehokkuutta ja lisää hiukkaspäästöjä. The2030519 suutinratkaisee tämän epävakauden akaksisuuntaisen neulan arkkitehtuurijoka sisältää kaksi erillään olevaa ohjauspintaa-yksi lähellä suuttimen kärkeä ja toinen lähempänä solenoidin ankkuria. Nämä ohjaimet toimivat rinnakkain ja kompensoivat kulumista ristiin: kun alaohjain kuluu, ylempi ohjain säilyttää neulan samankeskisyyden ja päinvastoin. Tuloksena on neulan liikerata, joka pysyy ±2 µm:n sisällä todellisesta keskipisteestä 800 000 km:n matkalla, säilyttäen ruiskutussymmetrian ja varmistaen, että jokainen seitsemästä 0,135 mm:n suuttimesta toimittaa tasapainoisen polttoainemäärän ruiskun koko käyttöiän ajan.

2030519 on suora OEM-ristiviittausCummins 2030519jaBosch 0 445 117 095, erityisesti kalibroitu:

Cummins ISBe 4,5 / 6,7 L(Euro IV/V, Tier 4i) – kaupunkibussit, jakeluautot ja jäteautot

Cummins QSB 6,7L– maatalouden ja rakennusalan työkoneet

Cummins ISC 8,3 L– ammattiautot ja matkailuautot

Cummins ISF 3,8L– kevyet keskikokoiset kuorma-autot Aasian ja Euroopan markkinoilla

FPT F1C 3,0 L– Iveco Daily ja eurooppalaiset pakettiautot

Dongfeng Cummins ISD / ISL– Kiinan kotimaiset keskiraskaat alustat

Tämä injektori sopii erityisen hyvinkaupunkibussit ja jakelulaivastotjoissa suuret jaksomäärät (usein käynnistys-pysäytys) nopeuttavat ohjainten kulumista ja missä tasapainoinen polttoaineen jakautuminen on välttämätöntä savun minimoimiseksi ja matkustajan mukavuuden ylläpitämiseksi.

Yksijohteisessa injektorissa neulaa tukee noin 8–10 mm pitkä tukipinta, joka sijaitsee suunnilleen ankkurin ja suuttimen puolivälissä. Kun tämä ohjain kuluu, välys kasvaa epäsymmetrisesti-usein toisella puolella johtuen neulaan kohdistuvan polttoaineen paineen aiheuttamasta sivuttaisesta voimasta. Tämä epäsymmetrinen välys mahdollistaa neulan kallistumisen, mikä muuttaa neulan kärjen asentoa suhteessa aukon tuloaukkoon. Tuloksena on polttoaineen epätasainen jakautuminen seitsemän reiän välillä, ja jotkut reiät saavat enemmän virtausta (johtuen pienentyneestä välyksestä toisella puolella) ja toiset vähemmän.

2030519 vastaa tähän seuraavasti:

① Erotetut ohjauspinnat– Neula on tuettu kahdessa erillisessä aksiaalisessa asennossa: ylempi ohjain (lähellä ankkuria) ja alaohjain (lähellä suuttimen kärkeä). Näiden ohjaimien välinen etäisyys on noin 18 mm-yli kaksinkertainen tyypilliseen yhden ohjaimen pituuteen verrattuna. Neulan kallistuminen edellyttää, että molempien ohjaimien välys kasvaa, mutta koska ne kuluvat eri nopeudella (alaohjaimeen kohdistuu suurempia hydraulisia voimia), kuluminen ristiinkompensoituu. Jos alaohjain kuluu nopeammin, ylempi ohjain säilyttää edelleen keskiasennon ja päinvastoin.

② Optimoitu ohjaimen välyksen jakautuminen– Yläohjaimen välys on asetettu hieman tiukemmaksi (3–4 µm) kuin alempi ohjain (4–5 µm), mikä tarjoaa ensisijaisen keskitystoiminnon, kun taas alempi ohjain tarjoaa toissijaisen vakautuksen. Kun alaohjain kuluu, ylempi ohjain jatkaa lentoradan ohjaamista estäen merkittävän kallistuksen.

③ Hydrodynaaminen voitelukalvo– Polttoaine itse toimii hydrodynaamisena laakerina ohjainten ja neulan välillä. Kaksoisohjainrakenne säilyttää vakaamman kalvon paksuuden, koska paineen jakautuminen kahden ohjaimen välillä on tasaisempi, mikä vähentää metallin ja metallin välisen kosketuksen mahdollisuutta jopa suurilla sivukuormituksilla.

Laservibrometrimittaukset 12 000 tunnin kestävyystestissä osoittivat, että yksijohteinen injektori kehitti neulan liikeradan poikkeaman ±8 µm keskustasta 800 000 km:n jälkeen, mikä johti 11,5 %:n vaihteluun reiästä reikään. 2030519 säilytti samanlaisissa olosuhteissa liikeradan poikkeaman ±2 µm ja reiän välisen vaihtelun alle 4,5 %{10}}, mikä on dramaattinen parannus suihkesymmetrian säilymisessä.

Jokainen 2030519-suutin käy läpi 9-vaiheisen validoinnin, joka korostaa neulan ohjausta:

◈ Ohjaava välyksen mittaus– ylä- ja alavälykset on tarkastettu itsenäisesti (toleranssit ±0,5 µm).
◈ Neulan liikeradan testi– Tarkkuus LVDT:llä mitataan neulan sivuttaissiirtymä noston aikana; on oltava pienempi tai yhtä suuri kuin 2,5 µm.
◈ Reiän välisen virtauksen tasaisuus– jokaisen aukon virtaus mitataan erikseen; vaihtelu Pienempi tai yhtä suuri kuin ±3,5 %.
◈ Dynaaminen virtauskartta– 6 painetta × 5 pulssinleveyspistettä; R² > 0,998.
◈ Korkeapainetiiviste– heliumvuototesti 1 700 baarilla; kynnys < 6×10⁻⁶ mbar·l/s.
◈ Terminen ajautuminen– avautumisviive -20 astetta , +20 astetta , +100 astetta ; siirto Pienempi tai yhtä suuri kuin 3,5 µs.
◈ Suihkutuskuvion symmetria– Nopea kuvantaminen varmistaa kartiokulman ja reiän välisen tasaisuuden.
◈ Kestävyys– 6 miljoonaa sykliä 1 400 barin paineella, jonka jälkeen lentoradan uudelleentesti (poikkeaman on oltava pienempi tai yhtä suuri kuin 3,0 µm).
◈ Jäljitettävyys– Jokaisessa yksikössä on 2D-viivakoodi, joka linkittää sertifikaattiin, joka sisältää lentorata- ja reiästä reikään virtauksen tiedot.

🔧 Mekaaninen istuvuus:

Käytä mukana toimitettua kuparialuslevyä ja O-renkaita. Puhdista injektorin reikä huolellisesti.

Kiristä korkeapainemutteri30 Nm + 75 aste– ei ylitä 37 Nm; ylikiristys voi vääristää ruiskun runkoa ja vaikuttaa ohjainten välyksiin.

Varmista, että paluulinjassa ei ole rajoituksia-vastapaine > 2,0 baaria voi aiheuttaa lisäkuormitusta neulaan.

💻 ECU ohjelmointi:

Syötä 7-merkkinen IQA-koodi Cummins INSITE™-, Bosch ESI[tronic]- tai vastaavalla.

Suorita mukautuksen nollaus ja käytä tyhjäkäyntiä 5 minuuttia. Kaksoisohjainrakenne ei vaadi erityistä kalibrointia.

Q1: ISBe 6.7 -linja-autokannassani on ollut epätasaisia ​​pakokaasulämpötiloja sylintereiden välillä. Voiko tämä johtua ruiskun neulan kallistumisesta?
Kyllä, epätasaiset pakokaasujen lämpötilat ovat klassinen oire epäsymmetrisistä ruiskutuskuvioista, jotka johtuvat neulan kallistuksesta-joissakin sylintereissä on runsaasti (korkeampi EGT) ja toisissa laiha (pienempi EGT). 2030519:n kaksoisjohteinen rakenne ylläpitää reiän välistä virtaustasapainoa, minkä pitäisi tasata sylinteristä sylinteriin EGT-levitys. Suosittelemme tarkistamaan kaikki kuusi suutinta ja vaihtamaan ne 2030519-suuttimeen tasapainoisimman suorituskyvyn saavuttamiseksi.

K2: Kaksoisjohteisessa rakenteessa on kaksi laakeripintaa-eikö se lisää kitkaa ja hidasta neulaa?
Nämä kaksi ohjainta jakavat sivukuorman itse asiassa suuremmalle alueelle vähentäen kosketuspainetta ja siten kitkaa kummassakin ohjaimessa. Kokonaiskitka on hieman pienempi kuin yhden ohjaimen malli, koska öljykalvo kahden ohjaimen välillä on vakaampi. Mitatut avautumisviiveet ovat verrattavissa yksijohtimissuuttimiin (162 µs ± 3 µs), joten suorituskyvystä ei aiheudu haittaa.

Kysymys 3: Voinko asentaa 2030519:n moottoriin, jossa alun perin käytettiin yksisuuntaista ruiskutussuutinta?
Kyllä, ulkomitat ja liitin ovat samat. Dual-guide-rakenne on mekaaninen parannus, ja ECU mukautuu siihen IQA-koodin avulla. Ainoa vaatimus on, että sylinterinkannen reikä on puhdas ja ehjä; mikä tahansa rei'itys, joka vaikuttaa yksijohteisen ruiskutussuuttimen linjaukseen, vaikuttaa samalla tavalla kaksoisjohteiseen versioon.

Kysymys 4: Miten kaksoisjohteinen rakenne vaikuttaa ruiskutussuuttimen käyttöikään verrattuna yksisuuntaiseen yksikköön?
Kaksoisohjain pidentää käyttöikää säilyttämällä suihkusymmetrian pidempään. Jos yksijohteinen injektori saattaa vaatia vaihtoa 600 000 km:n kohdalla epäsymmetrisen ruiskutuksen vuoksi (vaikka virtaus olisi edelleen hyväksyttävä), 2030519 voi ajaa 800 000 km:iin hyväksyttävällä reikä-reikään-tasapainolla. Kaksoisohjaimet vähentävät myös kunkin yksittäisen ohjaimen kulumisnopeutta, mikä pidentää entisestään käyttöikää.

K5: Alempi ohjain on lähempänä suutinta-joko se altistuu korkeammille palamislämpötiloille?
Alempi ohjain on suuttimen rungon sisällä, ei suoraan palokammioon; se on suojattu suuttimella ja istuimella. Ohjaimen läpi virtaava polttoaine tarjoaa jäähdytystä pitäen alemman ohjauslämpötilan 30 asteen sisällä polttoaineen lämpötilasta. Suuttimen kärjen korkeampi lämpötila ei vaikuta itse ohjaimeen-suutin ja istukka ovat erillisiä osia.

Kysymys 6: Näen hieman lisääntyneen öljyn laimennuksessa nykyisillä suuttimillani. Voisiko epäsymmetrinen suihke saada polttoainetta huuhtomaan sylinterin seinämiä alas?
Kyllä, epäsymmetrinen ruiskutuskuvio voi ohjata polttoainetta sylinterin seinämään, mikä aiheuttaa seinän kastumista ja öljyn laimentumista. 2030519:n tasapainoinen reikä-reikävirtaus varmistaa, että suihke on keskitetty polttomaljaan, mikä minimoi seinämän törmäyksen. Kun olet asentanut uudet suuttimet, tarkkaile öljyanalyysin -polttoaineen laimentumisen pitäisi laskea noin 20–30 % kenttätietojen perusteella.
