CAT C15 -ruiskutussuutin – ruiskutusgeometria ja virtauskerroin optimoida palamisen



Sen sijaan, että näkisit ruiskutussuuttimen passiivisena polttoainekanavana, pidä sitä aktiivisena "suihkua muotoilevana aukkona", joka muuntaa hydraulisen paineen kineettiseksi energiaksi tietyllä pisarakokojakaumalla. CAT C15 -alustalla-olipa sitten HEUI tai myöhempi Common-rail XPI-tyyppinen ruiskutus-, suuttimen annosteluaukot sanelevat ilman ja polttoaineen sekoitusnopeuden, mikä puolestaan ​​säätelee lämmön vapautumisnopeutta ja noen muodostumista. 0,02 mm:n muutos aukon halkaisijassa muuttaa polttoaineen tunkeutumista lähes 8 %, kun taas 2 asteen vaihtelu ruiskutuskartion kulmassa siirtää liekin etuosan pois männän kulhon seinämästä, mikä voi aiheuttaa lämpövaurion sylinterin sisäpinnalle. Näin ollen C15-suutin ei ole vaihdettava kulutusosa; se on kalibroitu virtauksenrajoitin, joka on suunniteltu sopimaan männän maljan geometriaan ja turboahtimen tehostukseen.

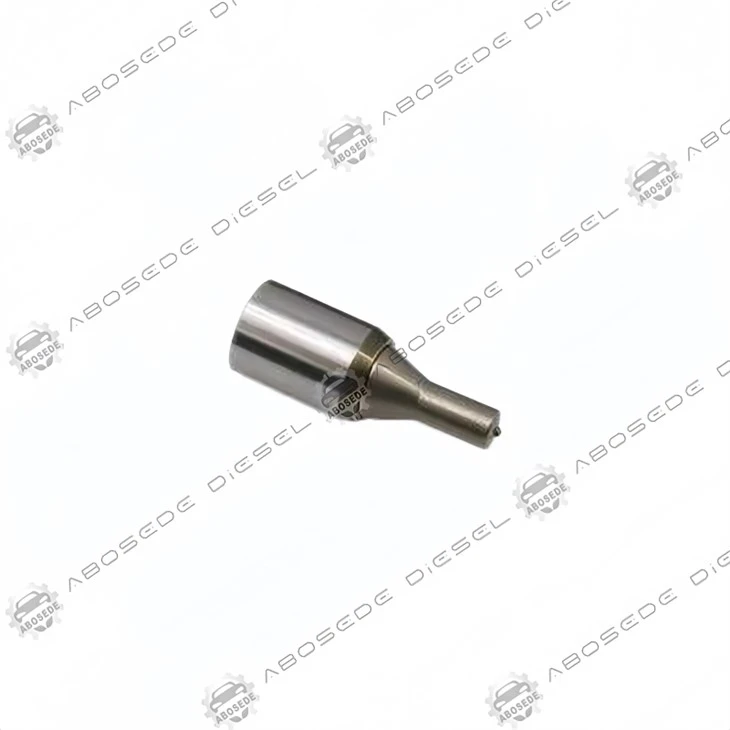

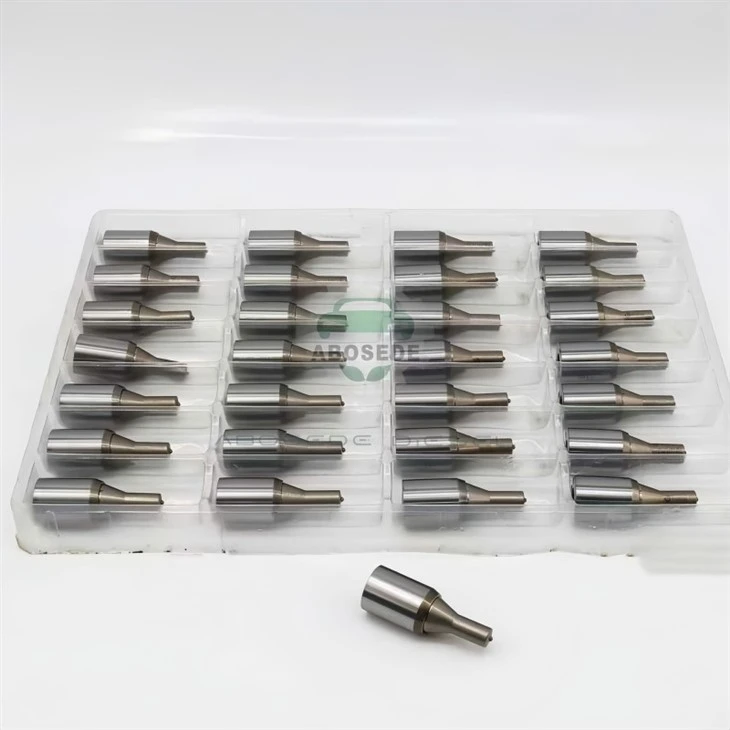

Tämä ruiskutussuutin on tarkkuushiottu toimimaan suorana hydraulisena liityntänä seuraaville CAT C15 -polttoainesuutinkokoonpanoille, jotka kattavat HEUI- ja yhteispaineruiskutussukupolvet:

Injektori P/N	Injektori P/N	Injektori P/N	Injektori P/N
191‑3003	10R‑8501	211‑3027	244‑7716
272‑0630	10R‑7229	10R‑0957	200‑1117
229‑5919	10R‑1000	249‑0709	10R‑9236
10R‑1273	280‑0574	10R‑8989	211‑3023
234‑1400	253‑0614	10R‑3263	289‑0753
10R‑0958	211‑3022	10R‑0956	235‑1400
253‑0615	355‑6110	20R‑8047	10R‑3264
211‑3024	10R‑8502	235‑1401	253‑0617
374‑0750	20R‑2284	211‑3025	10R‑0955
239‑4909	254‑4183	618‑0750	–

Jokaisella luetellulla injektorilla on sama suuttimen kiinnityslanka (M20 × 1,0) ja identtinen neulanohjaimen halkaisija Ø5,98 mm, mikä varmistaa pudotuksen mekaanisen yhteensopivuuden. Suuttimen tiivistyskartion kulma pidetään 59 astetta ± 0,5 astetta, mikä vastaa alkuperäistä CAT-spesifikaatiota saman hydraulisen puristusvoiman säilyttämiseksi neulan istukassa. Tämä laaja ristiviittaus yhdistää varastosi -huolloitpa sitten 3406E-johdettua C15:tä tai uudempaa Acert Common Rail -versiota, yksi suuttimen SKU kattaa koko valikoiman.



Suuttimen kärjessä on aseitsemän reikäämalli, jonka aukon halkaisija on0,285 mm(nimellinen) ja amukana suihkutuskulma 152 astetta. Tämä geometria on johdettu laskennallisen nestedynamiikan (CFD) simuloinneista, jotka optimoivat polttoainesuihkun vuorovaikutuksen CAT C15:n uudelleen sisään tulevan männän maljan kanssa. Nimellisruiskutuspaineella 2 100 bar (common-rail) tai 1 600 bar (HEUI) suutin tuottaa virtauskertoimen (Cd) 0,78 ± 0,02 mitattuna 100 baarin paine-erolla ISO 4113 -kalibrointiöljyllä. Alempi Cd (esim. 0,72) tarkoittaa purseet tai hiilikertymät aukon sisääntulossa, jotka vähentävät tehollista ruiskutusnopeutta noin 5 % ja pidentävät ruiskutusaikaa nostaen suoraan pakokaasun lämpötilaa 15-20 astetta täydellä kuormituksella.

TheK-tekijä(suuttimen tuloaukon halkaisijan suhde poistoaukon halkaisijaan) tälle suuttimelle on 1,5, mikä tarkoittaa, että sisääntulo on hieman suurempi kuin ulostulo. Tämä kartio luo kuristusvaikutuksen, joka vaimentaa kavitaatiota aukon sisällä korkeilla paineen pudotuksilla, -kriittistä, koska kavitaatiokuplat romahtavat lähellä aukon ulostuloa, syövyttäen karkaistua terästä ja laajentaen reikää ajan myötä. Suorareikäiseen suuttimeen (K=1.0) verrattuna K-kerroin 1,5 vähentää kavitaatiovoimakkuutta 38 % ja pidentää suuttimen vakaan virtausiän noin 4 000 tunnista yli 7 000 tuntiin kenttäsovelluksissa erittäin vähärikkisellä dieselillä.



Suuttimen runko on taottuX45CrSiV3työkaluteräs, karkaistu62 HRCistuinpinnassa ja suutinlevyssä. Tämä kovuus on olennainen kestämään neulan vasaroinnin (jopa 20 miljoonaa kierrosta tunnissa) ja nopean polttoainesuihkun (jopa 520 m/s aukon ulostulossa) yhteisvaikutusta. Lisäksi akromi-nitridipinnoite(0,3 μm paksu) levitetään fysikaalisella höyrysaostuksella aukon sisäseinille. Tämä pinnoite vähentää polttoaineen tuhkan ja asfalteenien tarttumista ja vähentää suuttimien koksaantumista -yleinen vikatila, jossa kerrostumat tukkivat osittain aukot aiheuttaen epätasaisen sylinterin tasapainotuksen.

Lämmönhallinta on yhtä kriittinen: suuttimen kärki toimii 400–500 asteen kulmassa sylinterin huippupaineessa, kun taas polttoaine neulakammion sisällä on 80–90 astetta. Tämä lämpötilagradientti aiheuttaa noin 280 MPa lämpöjännityksen istukkarenkaaseen, mikä voi aiheuttaa mikroskooppisen plastisen muodonmuutoksen, jos materiaalin virumisvastus on riittämätön. Suuttimemme käy läpi apakkashoito(–80 astetta 2 tunnin ajan) sammutuksen jälkeen, mikä muuntaa jääneen austeniitin martensiitiksi, stabiloi mitat ja pienentää lämpölaajenemiskerrointa arvosta 12,2 × 10⁻⁶ arvoon 11,6 × 10⁻⁶ astetta kohden, jolloin ennalta asetettu neulan lämpötila pysyy koko toiminta-alueella 5 mm ± 0,0,0 mm (0,33,0 mm).



Kysymys 1: Mistä tiedän, onko C15-suuttimeni SAC- vai VCO-tyyppinen suutin, ja kumman tämä tuote korvaa?
C15 käyttää aSAC(huippu-ja kammio) suutinrakenne, jossa neula nousee pallomaisesta istukasta ja polttoaine poistuu pussitilavuuden kautta. Suuttimemme jäljittelee alkuperäistä SAC-geometriaa pussin halkaisijalla 1,2 mm. Vaihtoehtoista VCO-mallia (venttiileillä peitetty aukko) ei käytetä C15:ssä, koska sen virtausstabiilisuus on alhaisempi korkeassa paineessa.

Q2: Mitkä ovat ensimmäiset oireet tukkeutuneesta suuttimesta, ja voinko puhdistaa sen vaihtamisen sijaan?
Tukkeutuneet aukot aiheuttavat karkean tyhjäkäynnin, lisäävät savun läpikuultamattomuutta ja heikentävät huomattavasti tehoa{0}}, johon usein liittyy palamisesta aiheutuvaa "kalinaa". Ultraäänipuhdistus voi poistaa hiiltä tilapäisesti, mutta jos aukkojen reunat ovat pyöristetyt (terävän reunan rakotulkilla varmistetaan), virtauskerroin heikkenee pysyvästi. Vaihto on suositeltavaa, koska uudelleenporaus tai kalvaus ei ole mahdollista ilman erikoislaitteita.

Q3: Vaikuttaako biodieselin (B20) käyttö tähän suuttimeen eri tavalla kuin tavallinen diesel?
B20:lla on suurempi tiheys ja hieman pienempi kokoonpuristuvuus, mikä lisää tehollista ruiskutuspainetta noin 2 % samalla käskyllä. Suurin huolenaihe on kuitenkin suurempi taipumus saostumien muodostumiseen aukkolevyyn. Krominitridipinnoitteemme vähentää tätä merkittävästi, mutta suosittelemme lyhyempiä tarkastusvälejä (500 tunnin välein), kun B20 on käynnissä jatkuvasti.

Kysymys 4: Suuttimen nimellispaine on 2 100 baaria-Voinko käyttää sitä vanhemmassa C15:ssä, jossa on 1 600 baarin järjestelmä?
Täysin. Korkeampi paineluokitus ei vahingoita alhaisemman paineen järjestelmää; se tarjoaa yksinkertaisesti ylimääräisen turvamarginaalin. Suihkun tunkeutuminen on kuitenkin hieman pienempi 1 600 baarissa, joten ruiskutuksen kesto saattaa vaatia uudelleenkalibroinnin ECM:n kautta saman polttoainemassan säilyttämiseksi.

K5: Ruiskullani on eri osanumero, jota ei ole mainittu yhteensopivuustaulukossa-voinko silti käyttää tätä suutinta?
Yhteensopivuusluettelo sisältää yleisimmät C15-suuttimet. Jos osanumeroasi ei ole luettelossa, tarkista suuttimen lanka ja neulanohjaimen halkaisija-jos ne vastaavat (M20x1,0 ja Ø5,98 mm), se on mekaanisesti vaihdettavissa, mutta suosittelemme tarkastelemaan alkuperäisiä suuttimen kalibrointitietoja varmistaaksesi, että reikien määrä ja ruiskutuskulma ovat samat, koska erot voivat muuttaa palamistehokkuutta.

Q6: Kuinka monta tuntia käyttöikää voin kohtuudella odottaa tältä suuttimelta tyypillisissä kaivosolosuhteissa?
Australian ja Pohjois-Amerikan kaivoslaivaston kenttäpalautteiden perusteella keskimääräinen vaihtoväli on 6 800 tuntia tavallisilla rikkipitoisilla polttoaineilla ja 5 500 tuntia rikki- tai tuhkapitoisilla polttoaineilla. Säännöllinen polttoainesuodattimen vaihto (250 tunnin välein) voi pidentää tätä jopa 15 % estämällä hankaavia hiukkasia syöpymästä aukkoja.
