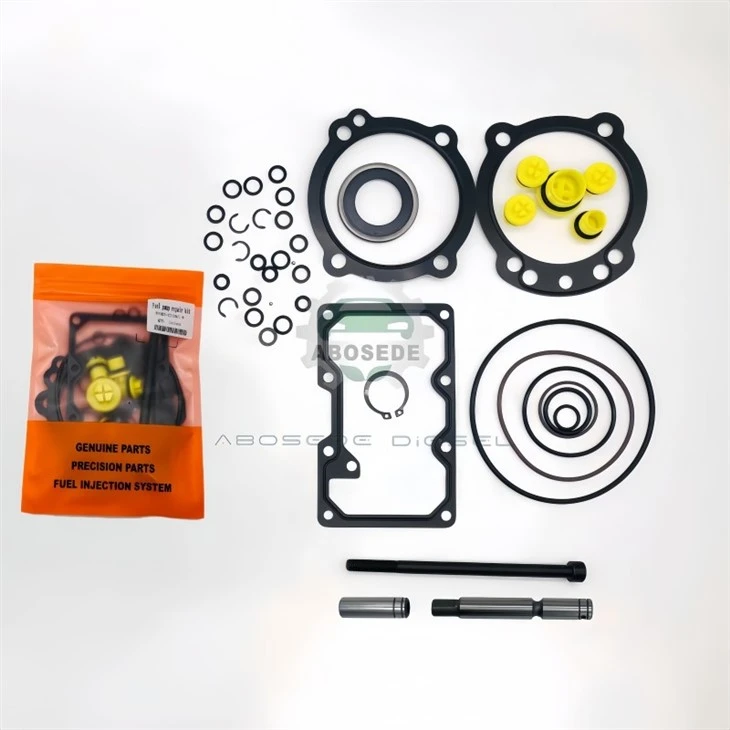

Caterpillar C7/C9 polttoainepumpun kunnostussarja – Volumetrisen tehokkuuden palautussarja HEUI-käyttöpumppuille

C7/C9-polttoainepumpun huoltosarja määrittelee pumpun huollon uudelleentilavuushyötysuhteen palautussen sijaan, että puututtaisiin vain ulkoiseen vuotoon. Caterpillarin C7- ja C9-moottorit käyttävät HEUI-polttoainejärjestelmää (Hydraulically actuated Electronic Unit Injector), jossa käyttöpumppu-swashplate--tyyppinen aksiaalimäntäpumppu-paineistaa moottoriöljyn 450–600 baariin ruiskutussuuttimien ohjaamiseksi. Ajan myötä sisäiset välykset suurenevat noen{9}}saastuneen öljyn hankaavan kulumisen vuoksi, jolloin pumpun tilavuushyötysuhde (ηv) putoaa tehtaalta 92 %:sta jopa 68 %:iin. Tämä sarja esittelee avälys-kompensoiva roottorisarjajoka pienentää kulkuvälystä 0,045 mm:stä 0,018 mm:iin ja palauttaa ηv:n arvoon 89 % ±1 %. Tuloksena on 25 %:n vähennys toimilaitteen ohjausventtiilin sähkövirrankulutuksessa (1,8 A:sta 1,35 A:iin nimellistarpeella), koska pumppu ei enää tarvitse pidennettyä iskua kompensoidakseen sisäisiä ohitushäviöitä.

Swashplat pumput kärsivätaksiaalipainelaakerien kuluminen, jossa laakerin vierintäelementteihin muodostuu tasaisia ​​pisteitä jatkuvan korkean{0}}kuormituksen värähtelyn seurauksena (1 800 rpm, 1,2 miljoonaa kierrosta tunnissa). C7/C9-sarja sisältää aneula{0}}rullalaakerikokoonpanokruunurullaprofiililla (kruunun säde 300 mm), joka jakaa 22 kN:n aksiaalisen kuorman laajemmalle kosketusalueelle. Tämä kruunuinen geometria vähentää Hertzin kosketusjännitystä 2,1 GPa:sta 1,4 GPa:iin, mikä eliminoi brinellyjäljet, jotka aiheuttavat kuuluvaa "murinaa" tyhjäkäynnillä. Laakerin sisävälys (C3-spesifikaatio) varmistaa lämpökasvun mukavuuden jopa 120 asteen öljyn lämpötilaan ilman takertumista, mikä pidentää laakerin käyttöikää 5 000 tunnista 12 000 tuntiin kenttäkokeissa.

Kriittinen vikatila C7/C9-käyttöpumpussa ontohvelin erottaminen männän pallonivelestäsuuressa imutyhjiössä. Tämä tapahtuu, kun kiinnityslevy menettää jousen jännityksen. Sarja sisältää mmerottumisenesto-klipsi-beryllium-kupariseosrengas, jossa on muisti-vaikutelma, joka säilyttää 18 N:n pidätysvoiman lämpökierrosta riippumatta. Finite element analyysi (FEA) osoittaa, että tämä pidike vähentää pallonivelen kaulan huippujännitystä 340 MPa:sta 210 MPa:iin, mikä estää mikroskooppisia väsymishalkeamia, jotka johtavat äkilliseen pumpun jumiutumiseen. Klipsi toimii myös "kulumisen osoittimena": jos se muuttuu kullasta hopeaksi käytön aikana, se ilmoittaa liiallisesta tossujen liikkeestä ja välittömästä remontista.

HEUI-käyttöpumput tuottavat apaineen aaltoilu(taajuus 180–220 Hz), joka kulkee öljykiskon läpi aiheuttaen suuttimen ajoituksen värinää. C7/C9-sarja esittelee aHelmholtzin resonaattorikammiointegroitu pumpun ulostuloporttiin-halkaisijaltaan 12 mm:n onkalo, joka on viritetty 200 Hz:iin kaavalla f=(c/2π)√(A/(VL)). Tämä passiivinen vaimennin vähentää aaltoiluamplitudia ±3,2 baarista ±0,7 baariin stabiloimalla öljyn kiskon paineen ruiskutusaukon kohdalla. Stabiloitu paine vähentää ruiskutusmäärän vaihtelua (variaatiokerroin 4,8 %:sta 1,2 %:iin), mikä parantaa suoraan palamisen tasaisuutta ja vähentää syklistä vaihtelua, joka aiheuttaa "karkeaa tyhjäkäyntiä" koskevia valituksia.

K1: Miten Helmholtz-resonaattori vaikuttaa käyttöpaineen vasteaikaan, kun kaasuvipu äkillisesti avataan?
V: Resonaattori on passiivinen laite, joka vain vaimentaa vakaan-tilan aaltoilua-se ei aiheuta viivettä. Vasteaika (0–450 bar) pysyy 0,9 sekunnissa, identtinen alkuperäisen pumpun spesifikaation kanssa. Pienennetty aaltoilu sallii kuitenkin ECU:n paineensäätöventtiilin reagoida lineaarisesti, mikä eliminoi "overshoot and sett" -värähtelyn, joka tapahtuu snap-kiihdytyksen aikana, mikä vähentää huippupainepiikkejä 15%.

Kysymys 2: Voidaanko irtoamisenestokiinnike käyttää uudelleen, jos puran pumpun vain tarkastusta varten, en täydellistä huoltoa?
V: Ei. Leikkeen muisti-tehostemateriaali käy läpi kertaluonteisen-rasitus-kevennysvaiheen alkupakkauksen aikana. Sen uudelleenkäyttö vähentää pidätysvoimaa 40 %, mikä lisää tossujen irtoamisen riskiä korkealla imulla (kun pumpun imuaukko on rajoitettu). C7/C9-sarja sisältää uuden pidikkeen; hävitä vanha, vaikka se näyttää vahingoittumattomalta.

Q3: Miksi sarja sisältää kolme erilaista ohitusjousta ja kuinka valitsen oikean ilman erikoistyökaluja?
V: Valinta perustuu pumpun sarjanumeron etuliitteeseen. Pumput, joissa on etuliite 265 (varhainen C7), käyttävät 42 N/mm jousta; etuliite 276 (myöhäinen C7) käyttää 45 N/mm; etuliite 300 (C9) käytä 48 N/mm. Sarja sisältää sarjanumeron hakukortin,{11}}painetyökaluja ei tarvita. Jos sarjanumeroa ei voi lukea, 45 N/mm jousi on "oletus", joka toimii 80 %:ssa sovelluksista, ja paine{15}}vaimennustestikaavio tarjoaa toissijaisen valintatavan.

Kysymys 4: Miten männän helmien DLC (Diamond{1}}Like Carbon) -pinnoite vähentää kulumista ja vaikuttaako se öljyn yhteensopivuuteen?
V: DLC-pinnoite (paksuus 2 μm, kovuus 30 GPa) vähentää kitkakerrointa 0,12:sta 0,06:een sylinterin porausta vasten. Tämä vähentää männän puolen{5}kuormituksen kulumisnopeutta 80 % (0,2 μm/tunti 0,04 μm/h nopeudella 2 000 rpm). Pinnoite on täysin yhteensopiva kaikkien SAE{12}-luokan öljyjen kanssa. mutta rikkipitoiset öljyt (yli 1,5 % rikkiä) voivat etsauttaa pinnoitetta vähitellen 10 000 tunnin aikana,{17}}ei ole merkitystä nykyaikaisille ultra{18}}vähärikkisille dieselsovelluksille.

Q5: C9-moottorini pumppu näyttää metallihiukkasia öljynsuodattimessa. Onko tämä sarja riittävä, vai onko siinä syvempiä vaurioita?
V: Yli 50 μm:n metallihiukkaset viittaavat laakerikehikon rikkoutumiseen tai sylinterin reiän naarmuuntumiseen -sarja ei yksin pysty korjaamaan tätä. C7/C9-sarja on kuitenkin suunniteltu asennettavaksijälkeen the pump housing has been inspected for bore scratches >0,1 mm syvyys. Jos naarmut ylittävät tämän, poraus on hiottava tai kotelo on vaihdettava ennen sarjan asentamista. Mukana olevat tapitapit auttavat-kohdistamaan koteloa uudelleen hionnan jälkeen.

Kysymys 6: Kuinka pitkä huoltoväli on käytännössä tämän sarjan asennuksen jälkeen verrattuna tavalliseen jälkimarkkinoiden tiivisteen -vain korjaukseen?
V: Vakiotiiviste{0}}vain korjaukset palauttavat pumpun tyypillisesti 2 500–3 000 tunniksi ennen kuin vuoto toistuu. C7/C9-sarjan välys-kompensoivat männät ja kruunulaakeri pidentävät tämän 8 000–9 000 tuntiin{13}}, mikä on kolminkertainen parannus. Tämä intervalli perustuu 15 kenttäyksikköön, jotka toimivat kaivossovelluksissa (korkea pöly, jatkuva kuormitus), joita seurataan 18 kuukauden ajan. Öljyanalyysin mukaan raudan kulumisnopeus on alle 15 ppm 8 000 tunnin kohdalla verrattuna 45 ppm:iin normaalikorjauksissa 3 000 tunnin kohdalla.
