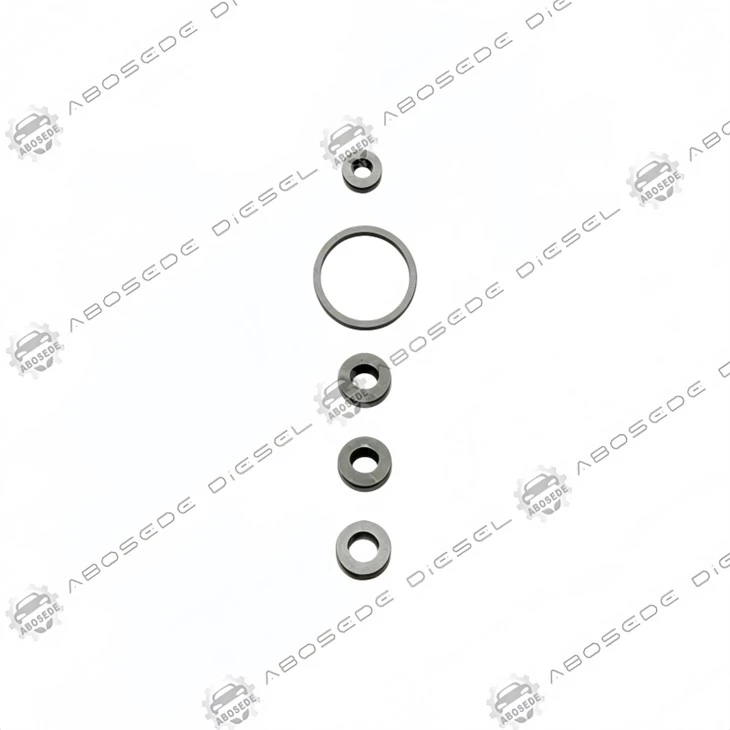

Denso HP0-HP4 -suuttimen kalibrointivälilevymatriisi – päävirityssarja solenoidille EUI

Kun Denson solenoidi-injektori lähtee tehtaalta, sen suorituskyvyn määrittelevät mekaaniset rajat: neulan liikematka, jousen puristusvoima ja magneettinen ankkurivälys. Nämä kolme parametria muodostavat sen, mitä ohjausinsinöörit kutsuvat "siirtofunktioksi"-matemaattisen suhteen sähköisen tulon (PWM-virta ECU:sta) ja hydraulisen tehon (polttokammioon toimitettu polttoainemassa) välillä. Ajan myötä, kun injektori kerää käyttötunteja, tämä siirtotoiminto ajautuu. Neulan istuin kuluu, jousi rentoutuu, ankkurin napapinta kuluu. Ilman systemaattista menetelmää näiden kolmen rajan palauttamiseksi samanaikaisesti, injektorista tulee "musta laatikko"-, joka toimittaa tuntemattomia määriä tuntemattomiin ajoituksin. Denso Master Tuning -sarjamme sisältää fyysiset välilevyt, joita tarvitaan kaikkien kolmen kalibrointisolmun nollaamiseen: neulannosto, jousen esijännitys ja jäännösilmarako. 0,01 mm:n askelresoluutiolla laajalla paksuusspektrillä tämä sarja muuttaa injektorien uudelleenrakentamisen arvailusta deterministiseksi, mitattavissa olevaksi suunnitteluprosessiksi.

Materiaali: SUJ2 korkea-hiilikromiteräs (AISI 52100 -vastaava)

Lämpökäsittely: Läpi-karkaistu ja karkaistu HRC 50-56:een

Tasaisuus: pienempi tai yhtä suuri kuin 0,002 mm optisilla tasoilla mitattuna (λ/10)

Yhdensuuntaisuus: Vähemmän tai yhtä suuri kuin 0,0025 mm koko pinnalla

Pintakäsittely: Hierretty Ra 0,30 µm

Reunojen kunto: 0,10 mm × 45 asteen viiste, täysin purseeton

Coating: Electroless nickel-phosphorus (5-7 µm), non-magnetic, salt spray resistant >200 tuntia

Paksuustoleranssi: ±0,002 mm 20 asteen kulmassa

Sähkötön nikkelipinnoite ansaitsee erityistä huomiota. Toisin kuin sinkitys tai musta oksidi, tämä pinnoite ei ole -magneettinen, mikä tarkoittaa, että se ei luo yhdensuuntaista vuopolkua, joka muuttaisi tehollista jäännösrakoa. Se tarjoaa myös itse-voitelevia ominaisuuksia, jotka vähentävät kitkaa välilevyn ja sen liitäntäpintojen välillä, mikä pidentää käyttöikää.

Järjestelmän sukupolvi	Kiskojen paine	Tyypilliset ruiskutusmallit	Yhteensopivat moottorit
HP0	160 MPa	1211-5931, 1211-5932	Hino A09C, E13C
HP2	180 MPa	0950-1001, 0950-1002	Toyota 1KD-FTV, 2KD-FTV
HP3	200 MPa	2940-1005, 2940-1006	Isuzu 6HK1, 6WG1
HP4	220 MPa	2950-1001, 2950-1002	Scania DC13, Volvo D13

Tämä sarja kattaa myös teolliset sovellukset: Komatsu-kaivukoneet, Hitachi-pyöräkuormaajat, Yanmarin meridieselit ja Mitsubishi-raskaita{0}}kuorma-autoja. Välilevyt ovat mitoiltaan yhteensopivia Denson huoltopakettien 0935-1008, 0935-1009 ja 0935-1010 kanssa, mikä yhdistää useita yksittäisiä paketteja yhdeksi kattavaksi sarjaksi.

Vaihe 1: Asenna ankkurin iskunrajoitin. Aloita arvolla 0,50 mm. Suorita täyden-kuorman toimitustesti nimellispaineella. Jos mitattu virtaus poikkeaa tavoitteesta yli 2 %, säädä 0,02 mm:n välein, kunnes perusvirtaus on toleranssin sisällä.

Vaihe 2: Aseta jäännösilmarako. Kaappaa solenoidin virran aaltomuoto 2 ms:n pulssin aikana virta-anturin ja oskilloskoopin avulla. Mittaa vaimennusaika 90 %:sta 10 %:iin huippuvirrasta. Säädä raon paksuutta, kunnes vaimennusaika on 0,35 ms ja 0,40 ms välillä. Tämä varmistaa johdonmukaisen ankkurin vapautusajan kaikissa käyttöolosuhteissa.

Vaihe 3: Säädä jousen esijännitys. Tarkkaile esiruiskutuksen määrää joutokäynnillä käyttämällä moottorin vianmääritysjärjestelmää tai suuttimen testipenkkiä. Jos ohjausmäärä on epävakaa (keskipoikkeama > 0,5 mm³/isku), säädä esijännitysaluslevyä 0,02 mm:n välein, kunnes ohjausmäärä vakiintuu.

Vaihe 4: Lopullinen vahvistus. Mittaa uudelleen-täysi-latausvirta ja vaimenemisaika. Solmujen välinen keskinäinen riippuvuus tarkoittaa, että esijännityksen muuttaminen voi vaikuttaa hieman ankkurin istuvuuskäyttäytymiseen. Toista, kunnes kaikki kolme parametria konvergoivat tavoitearvoihinsa.

Tämän työnkulun graafinen esitys noudattaa kolmiulotteista{0}}optimointipintaa. Ihanteellinen yhdistelmä-optimaalinen virtaus, vakaa ohjaus, tasainen vaimeneminen- edustaa huippua tällä pinnalla. 0,01 mm:n askelmat kolmessa ulottuvuudessa, tämä sarja tarjoaa riittävän rakeisuuden paikantaaksesi huipun laboratoriotarkkuudella.

Kysymys 1: Kuinka voin erottaa esilatausongelman ja jäännösvälin ongelman, kun diagnosoitan karkeaa tyhjäkäyntiä?
Suorita kaksi{0}}vaiheinen eristys. Vähennä ensin esijännitystä väliaikaisesti 0,04 mm. Jos tyhjäkäynnin tasaisuus paranee, alkuperäinen esijännitys oli liian korkea. Jos muutosta ei tapahdu, ongelma on muualla. Toiseksi, tarkkaile nykyistä vaimenemisaikaa. Jos hajoaminen on epäsäännöllistä, jäännösrako on ensisijainen epäilty. Järjestelmällinen lähestymistapa estää virheelliset diagnoosit.

Q2: Voidaanko tätä sarjaa käyttää eri sylinterien suuttimien sovittamiseen ilman virtauspenkkiä?
Kyllä, osittain. Neulannostovälikkeet ja iskunrajoittimet säätelevät maksimivirtausta. Jos käytät samaa paksuutta kaikissa sylintereissä, standardisoit mekaanisen virtausrajan. Lopullinen virtaussovitus vaatii kuitenkin penkin. Tämä sarja varmistaa, että kaikki suuttimet on kalibroitu samaan mekaaniseen perusviivaan, mikä vähentää leviämistä, jota ECU:n on kompensoitava.

Q3: Mikä on näiden välilevyjen odotettu käyttöikä normaalin käytön aikana?
Itse välilevyt eivät kulu, koska ne ovat staattisia komponentteja. Vastapinnat-ankkurin napapinta, jousen istuin, neulan pysäytin-ovat kuluvia liikkuvia osia. Välilevyt vain kompensoivat kulumista. Virtattoman nikkelipinnoitteen ansiosta välilevyjä voidaan käyttää uudelleen useiden injektorien huoltojen kautta, jos niiden paksuus ja tasaisuus tarkastetaan ennen uudelleenasennusta.

Q4: Onko olemassa pikakuvaketta oikean paksuuden määrittämiseen ilman iteratiivista testausta?
Yksittäistä pikakuvaketta ei ole, koska ruiskun kuluminen ei ole-tasaista. Syvyysmikrometrin käyttäminen jousen istukan painuman ja ankkurin kulumisen mittaamiseen tarjoaa kuitenkin lähtökohdan. Jos istuin on esimerkiksi painunut 0,06 mm, valitse tehdasasetusta 0,06 mm ohuempi välilevy. Tämä vähentää iteraatioiden määrää, mutta ei poista loppuvarmentamisen tarvetta.

Q5: Vaikuttaako nikkelipinnoite välilevyn lämpölaajenemisominaisuuksiin?
Pinnoite on vain 5-7 µm paksu - alle 0,1 % välilevyn kokonaispaksuudesta. Sen vaikutus lämpölaajenemiseen on mitätön. Perusteräksen lämpölaajenemiskerroin (11,5 µm/m·K) on edelleen hallitseva tekijä. 100 asteen kulmassa 4,00 mm:n välilevy laajenee noin 0,0046 mm, mikä on moottorin mukautuvan toleranssin sisällä.

K6: Voidaanko näitä välilevyjä käyttää myös Bosch- tai Delphi-suuttimissa?
Paksuusalueet menevät päällekkäin joidenkin Bosch-perheiden kanssa, mutta ulkohalkaisija ja sisähalkaisija ovat ominaisia ​​Denson geometrioille. Vaikka välilevyt sopivat fyysisesti joihinkin Bosch-suuttimiin, toleranssipino-ei välttämättä ole identtinen. Suosittelemme tämän sarjan käyttöä yksinomaan Denson solenoidisuuttimille. Näitä sovelluksia varten on saatavana erillinen Bosch-sarja.
