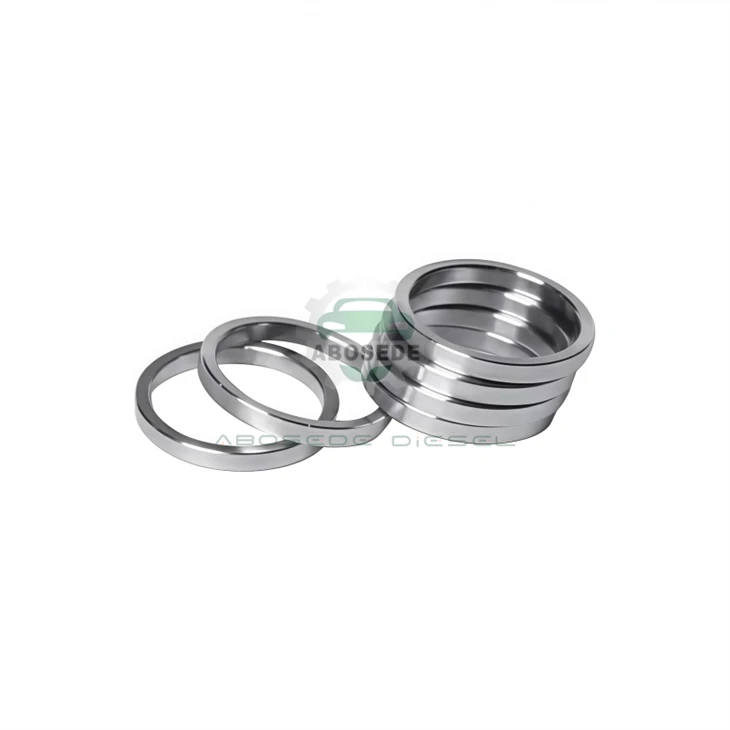

Micro-Tarkkuushydrauliikka: tyypin III säätölevy Cummins XPI -polttoaineen ruiskutusjärjestelmille

Ultra{0}}high-pressure common rail (HPCR) -järjestelmissä, jotka toimivat $2400\\,\\text{bar}$ rajalla, komponenttien palauttaminen perustuu täysin nesteen dynaamiseen kalibrointiin yksinkertaisen osien vaihtamisen sijaan. TheTyyppi III Säätölevytoimii tarkana mittavälikkeenä, jota tarvitaan ankkurin nosto- ja neulaniskuvälysten kalibroimiseen Cummins XPI -sarjan injektorien sisällä. Kun injektori käy läpi korkean taajuuden{1}}vaihteluita kovissa kiskopaineissa, mikroskooppinen fyysinen kuluminen muuttaa sisäisten jousien ja ohjausventtiilien rakenteellista kohdistusta. Tarkkuus-maadoitustyypin III paksuisen välilevyn käyttäminen estää tätä mekaanista vaihtelua ja kohdistaa sähköisen käyttövasteen uudelleen polttoaineen syöttöjärjestelmän fyysisen liikkeen kanssa.



🔬 Tekninen mittamatriisi ja rakenteelliset toleranssit



Seuraavat tekniset rajat säätelevät tyypin III välikappalesarjan tuotantoa ja toteutusta:

Parametriluokka	Metrinen / Rakennemääritys
Komponenttiprofiili	B28/B30-sarjan korkea-tarkkuusmikro-tasainen aluslevy
Materiaalin koostumus	Korkea-seos kromi-vanadium-työkaluteräs ($100\\text{Cr6}$)
Paksuusgradientti	0,80 $\\,\\text{mm}$ - 1,95 $\\,\\text{mm}$ (saatavilla 0,005 $\\,\\text{mm}$ progressiivisina mikro-askeleina)
Dimensioinen rinnakkaisuus	$\\le 0,002\\,\\text{mm}$ koko pinnan halkaisijalta
Pinnan kovuusluokitus	$63 - 66\\,\\text{HRC}$ syvän-kryogeenisen stabilointikarkaisun kautta
Elastinen muodonmuutosraja	Kestää puristusta, kun pyöräilykuormat ylittävät $35 000\\,\\text{PSI}$





Korkeapaineisen-yhteispaineruiskutuksen suorituskyky riippuu täysin tarkasta polttoaineen toimitusajasta. Tyypin III säätövälikappale sijaitsee suoraan laitteen sisäisessä ohjauspinossaCummins XPIruiskutusalusta, joka ohjaa joko solenoiditoimilaitteen tai pääsuutinkokoonpanon jousen{0}}esikuormitusarvoja.

Jos sisäisen välikkeen paksuus vaihtelee vain $5\\,\\mu\\text{m}$, sisäinen nestedynamiikka siirtyy määrittelystä pois. Liian ohut välilevy viivästyttää ankkurin vasteaikaa ja vähentää polttoaineen tuotantoa kriittisten esiruiskutusikkunoiden (VE) aikana. Sitä vastoin liiallinen paksuus aiheuttaa yli-polttoainetta päästöjen-testausjaksojen (TL) aikana ja saattaa aiheuttaa palamattoman polttoaineen savua tai voimakasta sylinterin nakutusta.





Tämä tarkkuuslevyperhe on suunniteltu teollisuuden moottoreiden kunnostussovelluksiin erilaisissa kevyissä, keskisuurissa ja raskaissa{0}}kuljetuksissa.

Mukana olevat moottoriperheet:Cummins ISX15, QSX15, ISL9, ISC8.3 ja Scania DC13 / DC16 raskas-alustat, jotka käyttävät jaettua XPI-korkeapaineista-yhteispaineruiskutusjärjestelmää.

Kohdisuuttimen perusmallit:Integroituu suoraan standardiin XPI-uudelleenvalmistusprosesseihin ydinsuuttimien osanumeroiden, kuten esim2872544, 4307475, 4327072, 5491515 ja 2488244.

Alan käyttäjät:Uudelleenrakentajat, jotka on sertifioitu Stage 3 -kalibrointistandardien mukaisesti, polttoainejärjestelmien korjaamot ja kaluston huoltoosastot keskittyvät päästöihin ja polttoainetalouden vaatimustenmukaisuuteen.





Onnistuneen kalibroinnin saavuttaminen edellyttää tiukkojen huoltokäytäntöjen noudattamista:

Pinottujen toleranssien poistaminen:Teknikkojen tulee välttää useiden ohuiden välilevyjen pinoamista paksuusvaatimuksen täyttämiseksi. Tämä lisää rakenteellista mukavuutta ja elastista muodonmuutosta korkeissa paineissa. Käytä sen sijaan yhtä, erityistä tyypin III välilevyä, joka on koneistettu tarkasti lasketun paksuuden mukaan.

Tarkista pinnan yhdensuuntaisuus:Tarkasta ruiskutussuuttimen rungon kotelon reikä epätasaisten paikkojen tai paikallisten syvennysten varalta. Välilevyn korkea-seosteinen työkaluteräsrakenne vaatii tasaisen sovituspinnan taivutusjännityksen estämiseksi.

Suorita kokoonpanon jälkeiset{0}}kulkutarkastukset:Kaikki välilevyn paksuuden muutokset on validoitava neljällä kriittisellä testausvyöhykkeellä yhteispaineruiskutuspenkillä: täysi kuormitus (VL), esiruiskutus (VE), päästöpiste (TL) ja tyhjäkäyntinopeus (IL).



K1: Miksi tyypin III säätölevyn paksuuden minuuttipoikkeama aiheuttaa liikaa savua tyhjäkäynnillä?

A:Välilevy säätelee alhaisen joutokäyntinopeuden pistettä (IL) määrittämällä neulakokoonpanon alkuperäisen avautumisvastuksen. Jos välilevy on liian ohut, ruiskutusneula nousee ennenaikaisesti alhaisemmilla paineilla, mikä johtaa huonoon polttoaineen sumutukseen, suurempiin polttoainepisaroihin ja tyypilliseen palamattomaan valkoiseen tai mustaan ​​pakosavuun.

Q2: Miten tämän välilevyn teräskemia estää "välilevyjen paksuuden putoamisen" pitkien huoltovälien aikana?

A:Premium Type III -komponentit valmistetaan korkea-seostetusta $100\\text{Cr6}$ työkaluteräksestä, joka läpikäy syvän-kryogeenisen karkaisun. Tämä käsittely muuttaa jäännösausteniitin stabiloiduksi martensiitiksi, mikä estää rakenteellista puristumista tai ohenemista jatkuvien korkeataajuisten hydraulisten iskujen aikana.

Kysymys 3: Voidaanko nämä välilevyt vaihtaa Boschin CRIN-sarjan suuttimien ja Cummins XPI -kokoonpanojen välillä?

A:Ei. Vaikka molemmat toimivat common rail -säätöinä, XPI-järjestelmän ulkohalkaisija, sisävälysmitat ja tarkka olkapäägeometria on mukautettu sopimaan järjestelmän sisämittoihin.2872544ja niihin liittyvät injektoriperheet. Tyyppien sekoittaminen voi aiheuttaa sisäisiä hydraulisia oikosulkuja.

Kysymys 4: Mikä testipenkin parametri määrittää, onko minun vaihdettava magneettiventtiilin jousilevyä suuttimen neulan nostolevyyn verrattuna?

A:Pääpäästöpisteen (TL) tilavuuden vaihtelut osoittavat yleensä tarvetta säätää solenoidiventtiilin jousilevyä. Sitä vastoin täyden-kuorman polttoaineen jakelussa (VL) on puute, joka vaatii tyypillisesti pinon alaosassa olevan suuttimen neulan nostolevyn säätämistä.

Kysymys 5: Mikä on suositeltu mikro-askeleen koko varastoon tehokkaan kaluston uudelleenvalmistuksen kannalta?

A:Uudelleenrakennustilojen varaston tulee säilyttää asteittain $0.005\\,\\text{mm}$ ($5\\,\\mu\\text{m}$). Tämä tarkka rakeisuustaso on tarpeen nykyaikaisten EPA-päästömääräysten selvittämiseksi tarvittavien kapeiden ankkurin nostotoleranssien valitsemiseksi.

Kysymys 6: Nopeuttaako vähärikkisen-dieselpolttoaineen käyttö välilevyn vertailupintojen kulumista?

A:Itse välilevy on eristetty suorista poikki{0}}virtaavista polttoainereiteistä. Polttoaineen voitelukyvyn heikkeneminen voi kuitenkin lisätä ympäröivien ohjausventtiilien kulumista, mikä muuttaa kokonaismittoja ja edellyttää uudelleenkalibrointia paksummalla välilevyllä huoltovälien aikana.
