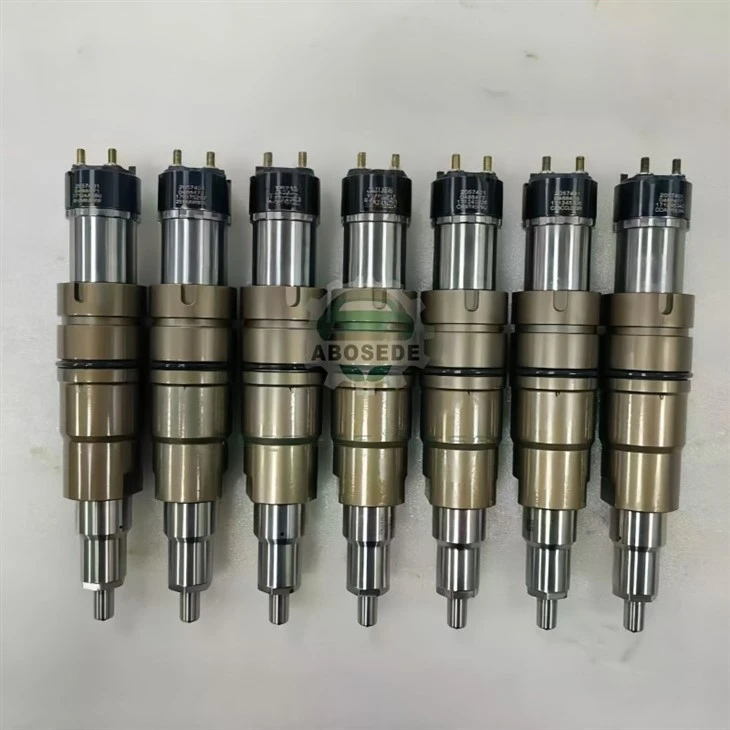

1933613 Polttoainesuutin – Solenoidikäämi, korkea lämpökestävyys ja kaarenkestävä kotelointi|Optimoitu pidentämään sähköistä käyttöikää korkean lämpötilan moottoriympäristöissä

Diagnosoiessaan injektorivikoja teknikot keskittyvät yleensä mekaaniseen kulumiseen-neulan jumiutumiseen, suuttimen tukkeutumiseen tai männän naarmuuntumiseen. Kuitenkin suuren ajokilometrin moottoreissa, jotka toimivat kuumassa ilmastossa tai jatkuvassa raskaassa kuormituksessa,solenoidin kelaepäonnistuu usein ennen hydraulikomponentteja. Kierukan eristemateriaali hajoaa jokaisen lämpösyklin myötä, muuttuen hauraaksi ja muodostuu mikrohalkeamia. Nämä halkeamat mahdollistavat korkeajännitekaarien muodostumisen käämien väliin, mikä lisää asteittain käämin vastusta, kunnes ohjainpiiri ei enää pysty syöttämään riittävästi virtaa ankkurin nostamiseen. The1933613 ruiskukäsittelee suoraan tätä sähkövikamekanismia akorkea lämpökestävyys kelan kapselointijoka käyttää polyimidipohjaista eristysjärjestelmää (mitoitettu jatkuvaan 240 asteeseen) yhdistettynä keramiikkatäytteiseen epoksipinnoitteeseen, joka haihduttaa lämpöä 35 % tehokkaammin kuin tavalliset epoksiyhdisteet. Tuloksena on injektori, joka säilyttää sähköisen eheytensä yli 10 000 lämpösyklin (−30 asteesta +150 asteeseen)-vastaa 1,2 miljoonaa kilometriä raskaassa linja-autossa-. Tämä eliminoi käytännössä käämiin liittyvät viat ja ajoittaiset eristyskatkot, kovan käynnistyksen aiheuttamat vikakoodit ja vikakoodit.

1933613 on suora OEM-ristiviittausCummins 1933613jaBosch 0 445 120 234, erityisesti kalibroitu:

Cummins X15(2017–tällä hetkellä, kaikki arvosanat) – Freightliner Cascadia, Kenworth T680, Peterbilt 579

Cummins ISX15(2010–2017) – pitkät ajokilometrit linja- ja ammattikuorma-autot

Cummins QSX15– kaivos- ja off-highway-laitteet, jotka toimivat kuumassa, pölyisessä ympäristössä

Volvo D13(2014+) – sovitinholkilla (toimitetaan erikseen)

Mack MP8(vuoden 2015 jälkeen) – yhteensopiva EDC17- ja CM2350-ohjainten kanssa

Detroit DD13/DD15– merkkien väliset jälkiasennussovellukset

Tämä injektori sopii erityisestilaivastot, jotka toimivat kuumassa ilmastossa(Lähi-itä, Australia, Lounais-USA) jaraskaiden kuljetusten operaatiotjoissa jatkuva korkean kuormituksen käyttö nostaa konepellin alla lämpötilat standardiinjektorikäämien suunnittelurajat yli.

Solenoidikäämi on ainoa suuttimen sisällä oleva sähköinen komponentti, joka altistuu kaikille lämpö- ja mekaanisille rasituksille-, lämpötilavaihteluille kylmäkäynnistyksestä toimintaan, moottorin tärinälle ja voimanlähteen virran suurtaajuiselle pulssille. Ajan myötä eristemateriaali (tyypillisesti polyesteri tai polyamidi) hajoaa kemiallisesti: se hapettuu, muuttuu hauraaksi ja siihen muodostuu halkeamia. Kun halkeamia muodostuu, vierekkäisten käämien väliin syntyy sähkökaappia, mikä lisää kelan tehollista vastusta ja muuttaa virran nousuaikaa.

1933613 käsittelee tätä seuraavasti:

① Polyimidieristysjärjestelmä– Magneettijohto on eristetty polyimidipinnoitteella (Kapton®-tyyppinen), joka on mitoitettu jatkuvaan toimintaan 240 astetta -merkittävästi korkeampi kuin tavallisten polyesteri-imidieristeiden 180 asteen luokitus. Polyimidi kestää myös ylivoimaista lämpöhapetusta, ja se säilyttää dielektrisen lujuutensa myös pitkäaikaisen korkean lämpötilan altistuksen jälkeen.

② Keramiikkatäytteinen epoksipinnoite– Kela on kapseloitu epoksiseokseen, jossa on 40 % keraamisia mikropalloja (alumiinioksidi). Tällä täyteaineella saavutetaan kaksi tavoitetta:

Lämmönjohtavuus: Keraamiset hiukkaset tarjoavat johtavan polun lämmölle, jolloin patteri voi haihduttaa lämpöä 35 % nopeammin kuin tavallinen täyttämätön epoksi. Alhaiset sisälämpötilat vähentävät eristyksen hajoamisnopeutta.

Mekaaninen vaimennus: Keraaminen täyteaine imee myös tärinäenergiaa, mikä vähentää käämien mikroliikettä, joka voi kuluttaa eristystä.

③ Tyhjiökapselointi– Päällemuovausprosessi suoritetaan tyhjiössä, jolloin poistetaan ilmaraot, jotka voivat sitoa kosteutta,{0}}joka muuten johtaisi kuparikäämien ja liitosliitäntöjen korroosioon. Tämä on yleinen vikatila rannikko- tai kosteissa ilmastoissa.

④ Kullatut liittimet– Sähköliittimen nastat on päällystetty 2 µm kullalla nikkelin päällä, mikä estää hapettumisen, joka voi lisätä kosketusvastusta ja aiheuttaa paikallista kuumenemista.

Validointitesti suoritettiin ympäristökammiolla, joka pyöritti ruiskua -30 astetta +150 asteeseen (pitoaika 1 tunti kummassakin äärimmäisessä tapauksessa) 10 000 sykliä-, mikä simuloi noin 1,2 miljoonaa kilometriä moottorissa, jossa on kolme kylmäkäynnistystä päivässä. Testin päätteeksi eristysvastus pysyi yli 50 MΩ 500 V DC:llä ja kelan resistanssi oli kasvanut vain 2,2 % verrattuna tavalliseen injektoriin, joka osoitti 7,5 % lisäystä ja näkyvää halkeilua kotelossa.

Jokainen 1933613-suutin käy läpi 9-vaiheisen validoinnin, jossa painotetaan voimakkaasti sähköistä eheyttä:

◈ Kelan eristystesti– eristysresistanssi mitattuna 500 V DC:llä; tulee ylittää 100 MΩ.
◈ Lämpöpyöräilynäyte – one unit per batch is subjected to 1,000 thermal cycles (−30°C to +150°C) and re‑tested for insulation resistance (> 50 MΩ).
◈ Kelan resistanssitoleranssi– mitattuna 20 asteessa, toleranssi ±3 % nimellisarvosta.
◈ Dynaaminen virtauskartta– 7 painetta × 5 pulssinleveyspistettä; R² > 0,998.
◈ Korkeapainetiiviste– heliumvuototesti 1 700 baarilla; kynnys < 6×10⁻⁶ mbar·l/s.
◈ Suihkutuskuvio– kartiokulma 153 astetta ± 1,5 astetta, reiän välinen vaihtelu Vähemmän tai yhtä suuri kuin ±5 %.
◈ Avautumisviiveen poikkeama– at -20 astetta , +20 astetta , +120 astetta ; siirto Pienempi tai yhtä suuri kuin 3,5 µs.
◈ Kestävyys– 7 miljoonaa sykliä 1 500 barin paineella, jonka jälkeen eristyksen uusintatesti.
◈ Jäljitettävyys– Jokaisessa yksikössä on 2D-viivakoodi, joka yhdistää eristysresistanssin, kelan resistanssin ja lämpösyklin tiedot sisältävään sertifikaattiin.

🔧 Mekaaninen istuvuus:

Käytä mukana toimitettua kuparialuslevyä ja O-renkaita. Puhdista injektorin reikä.

Kiristä korkeapainemutteri30 Nm + 75 aste– ei ylitä 37 Nm; liiallinen kiristys voi rasittaa muottia ja aiheuttaa mikrohalkeamia, jotka päästävät kosteuden sisään.

Varmista, että liitin on kuiva ja ruostumaton ennen liittämistä; käytä dielektristä rasvaa tapeissa, jos työskentelet kosteissa ympäristöissä.

💻 ECU ohjelmointi:

Syötä 6-numeroinen IQA-koodi käyttämällä Cummins INSITE™-, Bosch ESI[tronic]- tai vastaavaa.

Suorita mukautuksen nollaus ja käytä tyhjäkäyntiä 5 minuuttia. Sähköiset ominaisuudet ovat vakaat, joten erityisiä mukautuksia ei tarvita.

⚠️ Tärkeää: Injektorin korkeampi lämmönkestävyys ei suojaa ohjainpiirin ylivirralta. Varmista, että ECU-ohjain on kalibroitu oikein 19,8 A:n huippuvirtaa varten; yli 22 A ylikuumenee käämin eristyksestä riippumatta.

Q1: Kuorma-autoni on varustettu jälkimarkkinoiden virittimellä, joka lisää ruiskutusvirtaa. Kestääkö 1933613:n kela ylimääräisen lämmön?
Polyimidieristys on mitoitettu 240 asteeseen, mikä tarjoaa merkittävän turvamarginaalin tavallisiin keloihin verrattuna. Emme kuitenkaan suosittele 22 A:n huippuvirran ylittämistä. Keraaminen päällysmuotti auttaa haihduttamaan ylimääräistä lämpöä, mutta jatkuva ylivirta nostaa lopulta sisäisen lämpötilan yli 240 astetta -seuraa käämin lämpötilaa infrapunalämpömittarilla raskaan kuormituksen aikana.

Q2: Olen kokenut satunnaisia ​​"ruiskutuspiirin" vikakoodeja X15:ssäni, ja jälleenmyyjä epäilee johdotusongelmia. Voisiko ruiskun kela olla todellinen syy?
Kyllä, ajoittaiset viat ovat klassinen oire eristyksen rikkoutumisesta. Mikrohalkeamat mahdollistavat kaaren muodostumisen käämien välillä, mikä muuttaa käämin impedanssia ja laukaisee ECU:n diagnoosin,-mutta vika poistuu usein, kun moottori jäähtyy, mikä hämmentää diagnoosia. 1933613:n polyimidieristys eliminoi tämän vikatilan. Jos vaihdat yhden suuttimen ja koodi jatkuu, tarkista johtosarja hankauksen varalta.

Q3: Voinko asentaa tämän suuttimen, jos moottorissani on 24 V sähköjärjestelmä?
Ei. Injektori on suunniteltu 12 V:n huippu-and-hold-ajureille, joilla on säädelty virtaprofiili. 24 V:n käyttö saa kelan kuluttamaan noin kaksinkertaisen virran (≈40 A) huippuvaiheessa, mikä ylittää lämpörajat ja mahdollisesti sulattaa kotelon. Jos moottorissasi on 24 V:n järjestelmä, sinun on käytettävä DC-DC-muunninta tai erillistä injektoriohjainmoduulia, joka laskee jännitettä.

Kysymys 4: Injektorin päällimuotissa on keraaminen täyteaine-tekeekö tämä siitä hauraampaa ja alttiimpaa tärinän aiheuttamille halkeiluille?
Keramiikkatäytteinen epoksi on itse asiassa kovempaa kuin tavallinen epoksi, koska keraamiset hiukkaset toimivat halkeamisen estoina. Tärinätestauksessa (40 g sinimuotoista pyyhkäisyä, 50–2 000 Hz) 1933613 kesti 1 000 tuntia ilman kapselointihalkeilua, mikä ylitti täyttämättömän epoksidin, joka osoitti pintahalkeamia 200 tunnin jälkeen. Täyteaine tarjoaa myös vaimennuksen, joka vähentää tärinän siirtymistä sisäkäämiin.

Kysymys 5: Kuinka patterin korkeampi lämpöluokitus vaikuttaa ruiskutussuuttimen avautumisviiveeseen, kun moottori on kylmä?
Eristyksen lämmönkestävyys ei vaikuta kelan magneettisiin ominaisuuksiin kylmissä lämpötiloissa. Avautumisviive -20 asteessa on samoissa määrityksissä (pienempi tai yhtä suuri kuin 168 µs) kuin 20 asteessa. Korkeampi eristysluokitus tarkoittaa yksinkertaisesti sitä, että käämi kestää kuumaa käyttöä heikkenemättä; se ei muuta sähkömagneettista suorituskykyä.

K6: Injektorin mukana toimitettiin kuivausainepussi pakkauksessa. Onko se tarpeellista säilytykseen?
Kyllä, kuivausaine suojaa kullattuja liittimiä ja sisäistä käämiä kosteudelta varastoinnin aikana. Asennuksen jälkeen injektori tiivistetään kosteutta vastaan ​​päällimuotilla, mutta varastoinnin aikana liittimet jäävät näkyviin. Suosittelemme säilyttämään injektorin suljetussa pakkauksessa asennukseen asti. Jos pussi on avattu, säilytä injektori kuivassa, lämpötilakontrolloidussa ympäristössä (suhteellinen kosteus < 60 %).
