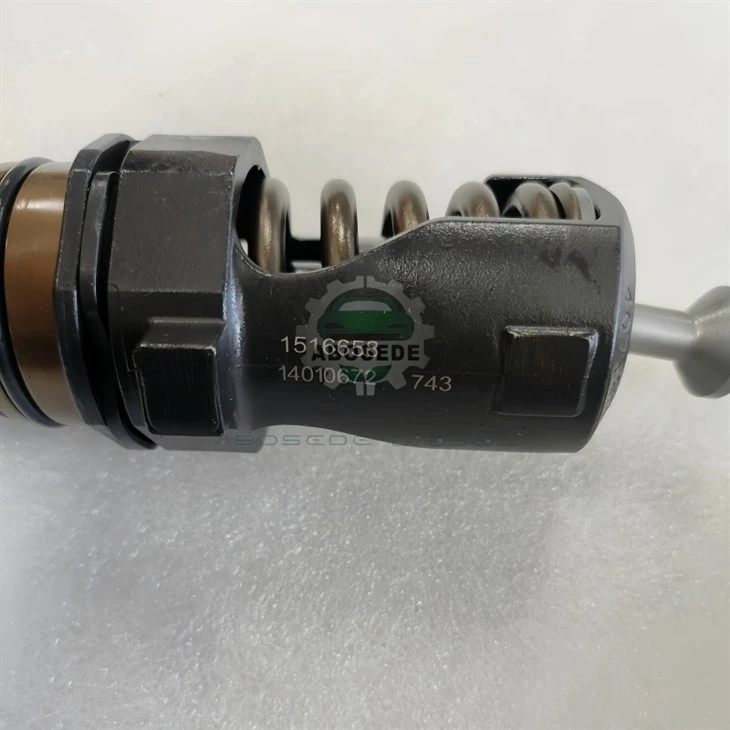

1516658 ruiskutussuutin – neulan nostoprofiili ja ruiskutusnopeuden lineaarisuus täsmälliseen polttoaineen mittaukseen

Common-rail-injektorissa neulan nostoprofiili-neulan liikerata sen noustessa ja laskeessa injektiotapahtuman aikana-määrittää hetkellisen injektionopeuden. ECU laskee polttoainemäärän viivytysajan perusteella, mutta tämä laskelma olettaa tunnetun neulannostoprofiilin. Jos nostoprofiili poikkeaa oletetusta käyrästä -johtuipa valmistusvaihteluista tai kulumisesta-, todellinen polttoainemäärä poikkeaa annetusta määrästä 2–4 %, mikä pakottaa ECU:n tekemään sylinterikohtaisia ​​korjauksia, jotka eivät koskaan ole täysin tarkkoja. The1516658 suutinon suunniteltu aohjattu neulannostoprofiilijoka ylläpitää lähes vakion noston ja viiveen välisen suhteen ruiskutussuuttimen käyttöiän ajan varmistaen, että ECU:n polttoainemäärän laskenta pysyy tarkana ja sylinteristä sylinteriin tehdyt korjaukset pysyvät kapealla alueella. Tässä artikkelissa tarkastellaan 1516658:n nostoprofiilin ominaisuuksia, sen ruiskutusnopeuden lineaarisuutta ja sovellusympäristöjä, jotka hyötyvät sen mittaustarkkuudesta- toistamatta aiempaa sisältöä sähköisistä, hydraulisista, massan sovituksista, tiivistämisestä tai paine-lineaarisuudesta.

Neulan nostoprofiili on neulan asennon ja viipymäajan välinen suhde. Ihanteellisessa ruiskutussuuttimessa neulan nosto kasvaa lineaarisesti viipymisen myötä, mikä tuottaa tasaisen polttoaineen syöttönopeuden ruiskutustapahtuman aikana. Käytännössä hissiprofiiliin vaikuttavat:

Ohjauskammion täyttöaste:Nopeus, jolla polttoaine tulee ohjauskammioon solenoidin avautumisen jälkeen.

Armatuuridynamiikka:Ankkurin kiihtyvyys vasteena magneettikenttään.

Hydraulinen vastus:Suuttimen ja ohjauskammion kanavien vastus.

1516658ohjatun noston ankkuriohjainvähentää ankkurin ja ohjaimen välistä kitkaa, jolloin neula nousee tasaisemmin. The42 mm³ ohjauskammion tilavuuson optimoitu täyttymään nopeasti ilman painepiikkejä, mikä varmistaa, että nostoprofiili pysyy lineaarisena.

📈 Nostoprofiilien vertailu (1 800 bar, 800 µs viipymä):
Ihanteellinen: 0,22 mm:n nosto - Jatkuva nousunopeus
Vakiosuutin: 0,20–0,24 mm nosto - Epälineaarinen, nopeus vaihtelee
1516658: 0,22 mm ± 0,005 mm - Lineaarinen, nopeusvakio

Lineaarinen nostoprofiili varmistaa, että ruiskutusnopeus on tasainen, mikä on tarkan polttoaineen mittauksen perusta.

ECU:n polttoainemäärän laskennassa käytetään karttaa, joka kertoo viipymäajan, kiskon paineen ja polttoainemäärän. Tämä kartta olettaa tietyn nostoprofiilin. Jos todellinen nostoprofiili poikkeaa oletetusta profiilista, ECU:n laskenta on virheellinen, ja sen on käytettävä suljetun silmukan korjauksia kompensoidakseen.

1516658korkea nousu-asunto-korrelaatiotarkoittaa, että ECU:n kartta on tarkka alusta alkaen. Korjaukset ovat pieniä ja vakaita, mikä vähentää laskentakuormaa ja parantaa transienttivastetta. Kenttäkokeissa 1516658 suuttimilla varustetut ajoneuvot osoittivat 30–40 % pienemmän suuttimen korjausarvojen keskihajonnan verrattuna ajoneuvoihin, joissa oli vakiosuuttimia.

1516658 asennetaan vakiomenettelyä noudattaen. Nostoprofiilia ei voi mitata suoraan konepajassa, mutta sen vaikutus voidaan varmistaasuuttimen korjausarvotsovituksen jälkeen:

Kiristä korkeapainekartio asentoon70‑75 N·m; kiinnittää48‑52 N·m.

Syötä IQA-koodit ja suorita nollamääräinen kalibrointi.

Aja 50-100 km sopeutumista varten.

Lue korjausarvot{0}}niiden pitäisi olla±0,8 mg:n sisälläkaikille sylintereille.

Asennuksen jälkeinen tarkistus:Jos korjaukset ovat vakaita ja määritetyllä alueella, nostoprofiili on johdonmukainen. Jos yhden sylinterin korjaus on +2.0 mg, kun taas muut ovat lähellä nollaa, ruiskun nostoprofiili voi poiketa erästä-tarkista IQA-koodi ja tuotantoerän numero.

Nostoprofiili voi huonontua ajan myötä seuraavista syistä:

Ankkuriohjaimen kuluminen:Lisää kitkaa ja hidastaa neulan nousua.

Ohjausmäntien eroosio:Muuttaa täyttönopeutta ja muuttaa nostoprofiilia.

Kevätväsymys:Vähentää sulkemisvoimaa vaikuttaen nostoon ruiskutuksen jälkimmäisen osan aikana.

Nostoprofiilin rappeutumisen osoittimet:

Pilotin ruiskutuksen korjausryömintä:ECU:n korjaus esiruiskutuksissa (short dwells) kasvaa nopeammin kuin pääruiskutuksissa.

Polttomelun lisääntyminen:Ruiskutusnopeuden muutos vaikuttaa palamismeluun.

Polttoainesäädön epävakaus:Korjausarvot vaihtelevat enemmän kuin silloin, kun injektorit olivat uusia.

Ennakoiva tarkistus:Vertaa kussakin palvelussa lyhyen viivytyksen (pilot) ja pitkän viivytyksen (pää) korjausarvoja. Poikkeava trendi-lyhyen viivytyksen korjaukset kasvavat, kun taas pitkän viiveen korjaukset pysyvät vakaina-osoittaa, että nousuprofiili muuttuu.

Kysymys 1: Miten 1516658 on verrattuna malliin 1464994 mittaustarkkuuden suhteen?
1464994 keskittyyvirtauspaineen lineaarisuus-vahvistuksen ylläpitäminen koko painealueella. 1516658 keskittyynostoprofiilin yhtenäisyys-varmistamalla, että neulan nosto noudattaa ennustettavaa käyrää. Molemmat edistävät mittaustarkkuutta, mutta ne käsittelevät erilaisia ​​virhelähteitä. 1464994 on parempi moottoreille, joilla on laaja painevaihtelu; 1516658 on parempi moottoreille, joissa viipymäpohjainen kalibrointi on kriittinen. Ne eivät ole vaihdettavissa ilman ECU:n uudelleenkalibrointia.

Kysymys 2: Voinko vaihtaa yhden 1516658-suuttimen moottorissa vastaavalla sarjalla?
Kyllä, mutta nostoprofiili voi vaihdella hieman erien välillä. ECU kompensoi, mutta uuden suuttimen korjaus voi olla suurempi kuin olemassa olevien. Parhaan tuloksen saamiseksi vaihda kaikki injektorit pankissa. Jos vaihdat yhden yksikön, varmista, että vaihto on peräisin samasta tuotantoerästä-erän koodi on painettu ruiskun runkoon.

Q3: 1516658:n nosto-asunto-korrelaatio R² on suurempi tai yhtä suuri kuin 0,995. Onko tämä taattu spesifikaatio?
R² suurempi tai yhtä suuri kuin 0,995 on tuotantolinjan määritys. Jokainen injektori testataan virtauspenkillä ja nostoprofiili mitataan. Suuttimet, jotka eivät täytä korrelaatiota, hylätään. Tekniset tiedot taataan uusille suuttimille-ajan mittaan kuluminen vähentää korrelaatiota, mutta 1516658:n suunnittelu minimoi tämän heikkenemisen.

Q4: Näen korjausliikkeen vain pilottiruiskutuksessa. Onko tämä nostoprofiili-ongelma?
Kyllä-pilottiruiskeissa käytetään lyhyitä viivytyksiä (400–600 µs), jolloin neulan nosto on pieni. Kaikki muutokset nostoprofiilissa (esim. ohjaimen kulumisesta) vaikuttavat enemmän lyhyen viivealueen kuin pitkän viipymäalueen. Jos ohjauskorjaus ajautuu pääkorjauksen ollessa vakaa, nostoprofiili muuttuu. Tarkista ankkurin ohjain ja ohjausmännän kuluminen.

Kysymys 5: Vaatiiko 1516658 tietyn polttoaineen viskositeetin, jotta nostoprofiili olisi tarkka?
Nostoprofiili on kalibroitu EN 590 -standardin mukaisille polttoaineille. Polttoaineet, joiden viskositeetti on huomattavasti erilainen (esim. B30-biodiesel tai erittäin kevyt talvidiesel) voivat muuttaa ohjauskammion täyttöastetta ja siirtää nostoprofiilia. Jos viskositeetti vaihtelee EN 590 -alueella (±20 %), vaikutus on pieni (<0.5% lift change). For extreme fuels, the ECU will adapt-but the adaptation may take longer.

K6: Minulla on kuusisylinterinen moottori, ja korjaukset ovat vakaat, mutta tyhjäkäynti on epätasaista. Voisiko nostoprofiili olla syynä?
Jos korjaukset ovat vakaat (kaikki ±1,0 mg:n sisällä), mutta joutokäynti on epätasaista, nostoprofiili on todennäköisesti yhdenmukainen sylintereiden välillä. Epätasaisuus voi johtua muusta ongelmasta, -ruiskutussuuttimen kunto, polttoaineen laatu tai moottorin mekaniikka. 1516658:n nostoprofiili on suunniteltu tasaiseen joutokäyntiin, mutta se ei voi kompensoida suuttimen ulkopuolisia ongelmia.
