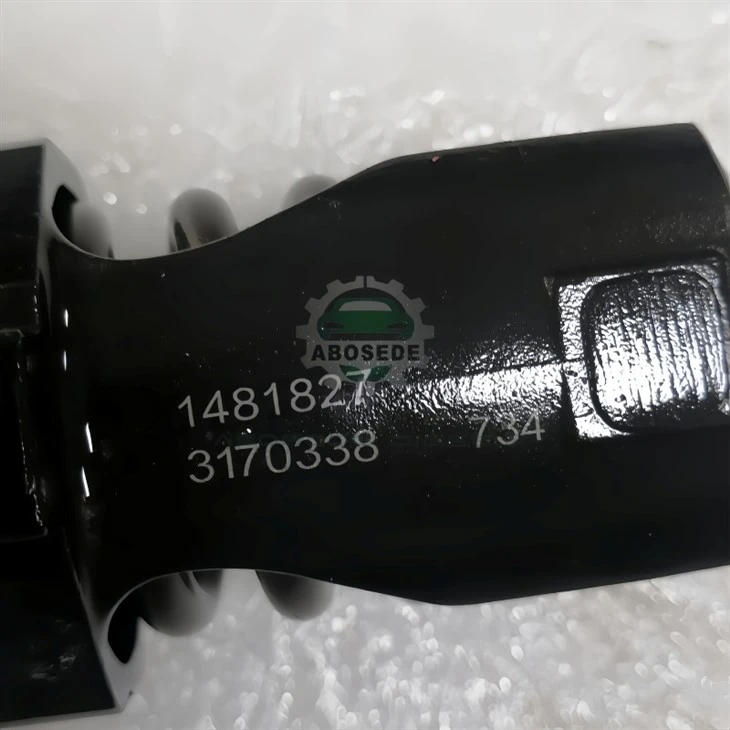

1481827 Polttoaineen ruiskutussuutin – Laajennettu lineaarinen toiminta-alue Ohjauspään erotuksen ohjauksella|Optimoitu Cummins ISX/QSX:lle ja Heavy-Duty Common Railille

Tyhjäkäynnillä ja alhaisella kuormituksella ECU komentaa niinkin lyhyitä kuin 200 µs ruiskutuspulsseja. Monissa suuttimissa hydraulivaste muuttuu epälineaariseksi alle 350 µs-, mikä tarkoittaa, että todellinen toimitettu polttoainemäärä poikkeaa annetusta arvosta 10–20 %, mikä aiheuttaa epätasaista joutokäyntiä, epätasaista sylinterin vaikutusta ja kohonneita hiukkaspäästöjä kaupunkiajon aikana. The1481827 injektorikäsittelee tätä perustavanlaatuista rajoitusta akaksoisjousisolenoidin ankkurijoka vähentää mekaanista hystereesiä ja varmistaa lähes täydellisen lineaarisen korrelaation syöttöajan ja injektoidun tilavuuden välillä koko pulssinleveysspektrissä 180 µs - 1 800 µs. Tämä lineaarisuus on kvantifioitu meidänLineaarinen toiminta-alue (LOR)metriikka: poikkeama ihanteellisesta virtauksesta pysyy ±1,5 %:n sisällä 200–1 500 µs:n pulsseilla verrattuna ±5 %:iin perinteisillä raskaan käytön suuttimilla. Hyöty on konkreettinen: tasaisemmat siirtymät ohjaus-, pää- ja jälkiruiskutuksen välillä, tasainen kiskon paineen aaltoilun vaimennus ja mitattavissa oleva palamismelun väheneminen (jopa 3 dBA) kuumalla joutokäynnillä.

Tämä injektori on suora OEM-vastaavaCummins osanumero 1481827ja ristiviittaukset Boschin 0 445 120 158 ja Delphi HDF412:n kanssa. Ensisijaisia ​​moottorialustoja ovat:

Cummins ISX15(2010–2018, kaikki arvosanat) – Kenworth T680, Peterbilt 579, Freightliner Cascadia

Cummins QSX15– maastossa (Komatsu-kuljetuskoneet, Caterpillar-kaivosautot)

Cummins X15(Efficiency and Performance -sarja, 2017+) – pienillä ECU-kalibrointisäädöillä

Cummins ISX12(käytetään jäte- ja aluekuljetussovelluksissa)

Volvo D16(Euro V / Tier 4i) jaMack MP10– sovitinlevyjen kautta (ei sisälly, mutta saatavana erikseen)

Kiinteään sähköntuotantoon (jopa 600 kVA:een) ja laivakäyttöön 1481827 tarjoaa myös vakaan matalakuormituksen polttoaineensyötön, mikä tekee siitä monipuolisen yksittäisen SKU:n sekalaivastolle.

Tyypillisessä injektorissa solenoidin ankkuri käyttää yhtä puristusjousta, joka palauttaa neulan ruiskutuksen jälkeen. Tämä muotoilu kuitenkin kärsiipomppiajasoipulssin lopussa, mikä saa aikaan epälineaarisuuden lyhyillä viipymäajoilla. 1481827 käyttää koaksiaalista kaksoisjousijärjestelyä: pehmeämpi ulompi jousi antaa pääpalautusvoiman, kun taas jäykempi sisäjousi kytkeytyy vain viimeisen 30 %:n aikana sulkemisiskusta, jarruttaen aktiivisesti ankkuria ja eliminoiden pomppimista. Tämä mekaaninen jarrutus vähentää sulkuviiveen vaihtelua ±25 µs:sta ±6 µs:iin, mikä stabiloi suoraan ruiskutuksen jälkeisen polttoainemäärän -avaintekijä DPF:n regeneraation johdonmukaisuuden kannalta.

Lisäksi ankkurin massaa on vähennetty 14 % (8,2 g:sta 7,0 g:aan) käyttämällä erittäin lujaa alumiiniseosydintä, samalla kun magneettivuon tiheys on säilytetty nikkeli-rautanapakappaleen kautta. Pienempi inertia mahdollistaa nopeamman nousun, jolloin injektori voi seurata korkeataajuisia pulssijonoja (jopa 25 injektiota sekunnissa) ilman kyllästystä,{5}}edellytys uusimmille monitapahtumakalibrointistrategioille.

Jokainen 1481827 yksikkö käy läpi erikoistuneen 10 pisteen validoinnin, jossa painotetaan lineaarisuutta ja pitkäaikaista ajautumista:

⏺ Lineaarisuuspyyhkäisy: 15 pulssinleveyspistettä 180 - 1 800 µs paineessa 1 200 bar; determinaatiokertoimen (R²) on oltava suurempi kuin 0,998.
⏺ Viipymäajan herkkyys: testattu 300, 500 ja 800 µs:n viiveellä pilotin ja päälaitteen välillä; ruiskutetun määrän poikkeama tulee pysyä alle ±1,8 %.
⏺ Wear simulointi: 8 miljoonaa sykliä B20-polttoaineella 1 600 baarissa; lineaarisuuspoikkeama rajoitettu < 0,5 % absoluuttiseen.
⏺ Lämpökäyttäytyminen: pulssinleveysvirhe mitattuna -15 astetta , +20 astetta ja +120 astetta polttoaineen lämpötilassa; maksimisiirto Pienempi tai yhtä suuri kuin 2,0 %.
⏺ Kelan eristys: 1500 V AC hipotesti 500 lämpöiskun jälkeen (−40 astetta 150 asteeseen).
⏺ Spray visualisointi: nopea kuvantaminen vahvistaa kartiokulman 152 astetta ± 1,5 astetta ja tunkeutumispituuden 48–52 mm 1 500 baarin paineessa.
⏺ Paluuvirtauksen vakaus: mitattu 5 paineportaalla; paluuvirtauksen jyrkkyyden vs. paineen on oltava pienempi tai yhtä suuri kuin 0,008 ml/min/bar.

Kaikki yksiköt on ryhmitelty kolmeen toleranssiluokkaan (L1, L2, L3) staattisen virtauksen perusteella, ja jokainen tarra sisältää yksittäisen virtauksen korjauskertoimen (IQA) ECU-ohjelmointia varten.

⚙️ Mekaaninen kiinnitys:

Käytä aina uutta kuparista tiivistealuslevyä ja vaihda korkeapaineputken O-rengas (toimitetaan sarjassa).

Kiristä korkeapaineliittimen mutteri kiinni35 Nm + 60 aste(Älä ylitä 40 Nm, koska tämä voi vääntää pussittoman kärjen).

Voitele alempi O-rengas puhtaalla dieselillä ennen kuin asetat sen paikalleen,{0}}kuiva liitin voi leikata rengasta ja aiheuttaa puristusvuotoja.

💻 Elektroninen asennus:

IQA-koodi on 7-numeroinen aakkosnumeerinen merkkijono injektorin rungossa. Syötä se Cummins INSITE™:n tai vastaavan ohjelmiston kautta.

Suorita asennuksen jälkeen a"Oppitun polttoainesäädön nollaus"ja anna moottorin käydä joutokäynnillä 15 minuuttia ilmastointilaitteen ja tuulettimien ollessa pois päältä. Tänä aikana ECU kalibroi uudelleen pilotti-pääerotusajoituksensa uuden lineaarisuusprofiilin perusteella.

Jos moottori on aiemmin ollut käynnissä voimakkaasti kuluneiden suuttimien kanssa, saatat joutua myös nollaamaanmassailmavirran (MAF) mukautustilapäisen ylitankkauksen välttämiseksi.

⚠️ Ohjainten yhteensopivuus: 1481827 on suunniteltu huippu- ja pitovirtaprofiileille, joiden 20,5 A:n huippuvaihe on enintään 400 µs. Vanhemmat ECU-mallit, joissa käytetään jännitekäyttöistä (kyllästettyä) ohjainlaitetta, ylikuumentavat kelan-tarkista ajoneuvosi huoltokirjasta ennen tilaamista.

Q1: Moottorini käy joutokäynnillä tasaisesti, mutta kompastelee kiihdytettäessä hitaasti 800:sta 1200 rpm:ään. Voisiko tämä liittyä injektorin lineaarisuuteen?
Kyllä. Tämä erityinen rpm-alue vastaa usein pilotin ja pään erotusjaksoja 400–600 µs. Jos suutin on epälineaarinen tällä alueella, ECU:n ennustettu polttoainemäärä ei vastaa todellisuutta, mikä aiheuttaa vääntömomentin vaihtelua. 1481827:n lineaarisuusvirhe on alle 1,5 % koko kaistalla, mikä yleensä eliminoi tällaiset kompastukset, -jos ECU-kalibrointi on ajan tasalla.

Kysymys 2: Voinko asentaa 1481827:n jälkikäteen vanhempaan ISX-moottoriin, jossa alun perin käytettiin 15-reikäistä ruiskutussuutinta (esim. 1473455)?
Ei ilman ECU:n uudelleen vilkkumista. 9-reikäinen pussiton rakenne muuttaa ruiskutusnopeutta ja lämmön vapautumisnopeutta, joten varastopolttoainekartta on virheellinen. Tarvitset mukautetun kalibroinnin, joka säätää sekä pilotin ajoituksen että pään keston. Tarjoamme kalibrointineuvontapalvelun-ota meihin yhteyttä moottorisi sarjanumerolla saadaksesi ohjeita.

K3: Injektorin pakkauksessa oli pieni muovinen välilevy-mihin se on tarkoitettu?
Tämä välilevy on tarkoitettu kaksoisjousikokoonpanon esikuormituksen säätämiseen, jos asennat suuttimen sylinterinkanteen, jonka syvyys on erilainen (yleistä käytettäessä jälkimarkkinoiden keinukoteloita). Älä asenna välilevyä, ellet ole mitannut venttiilin ja männän välistä välystä. useimmissa vakioasennuksissa sitä ei vaadita. Säilytä se tulevaa käyttöä varten.

Q4: Kuinka usein minun tulee vaihtaa polttoainesuodatin, kun käytän tätä suutinta, jotta sen lineaarisuus säilyy?
Pussiton suutin on herkempi hiukkasten tukkeutumiseen, koska reikien halkaisijat ovat pienemmät (0,136 mm). Suosittelemme 3 mikronin absoluuttista polttoainesuodatinta ja 500 tunnin tai 20 000 km:n vaihtoväliä-sen mukaan, kumpi tulee ensin-, jotta estetään virtauksen heikkeneminen, joka voi muuttaa lineaarisuuskäyrää erityisesti pulssin alemmassa päässä.

Q5: Käytän suorituskykyviritintä, joka siirtää pilotin ajoitusta 5 astetta. Vaikuttaako tämä suuttimen kestävyyteen?
Edistyksellinen ohjausajoitus lisää sylinterin huippupainetta, mutta ei suoraan vahingoita injektoria, kunhan kiskon paine pysyy alle 1 800 baarissa. Kaksoisjousivaimennus on kuitenkin viritetty tavallisia ECU-ramppeja varten; jos viritin muuttaa nykyistä nousuaikaa (slew rate), saatat kokea kelan kuumenemista. Suosittelemme mittaamaan kelan lämpötilan 1 tunnin raskaan kuormituksen jälkeen,-jos se ylittää 140 astetta, vähennä huippuvirran 19,5 A:iin ohjelmiston avulla.

Q6: Mikä on takuun kattavuus, ja sisältääkö se uudelleenkalibrointityön?
Tarjoamme 2 vuoden / 500 000 km takuun valmistusvirheiden varalta (kelavaurio, neulan jumiutuminen jne.). Työvoima- ja ECU-ohjelmointikuluja ei kata, mutta tarjoamme ilmaisen teknisen puhelintuen, joka auttaa sinua ratkaisemaan asennus- tai mukautusongelmat. Säilytä alkuperäispakkaus ja testiraportti mahdollisia väitteitä varten.
