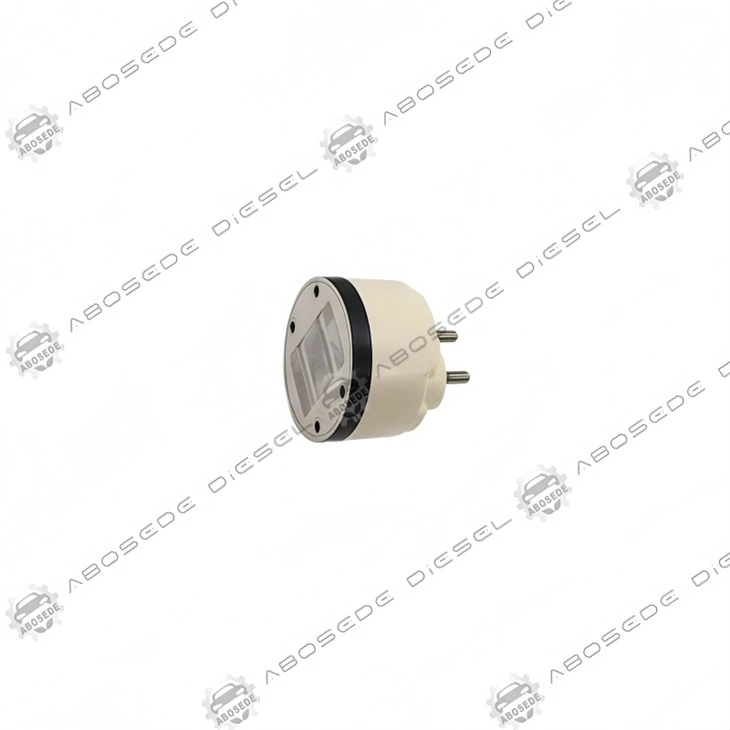

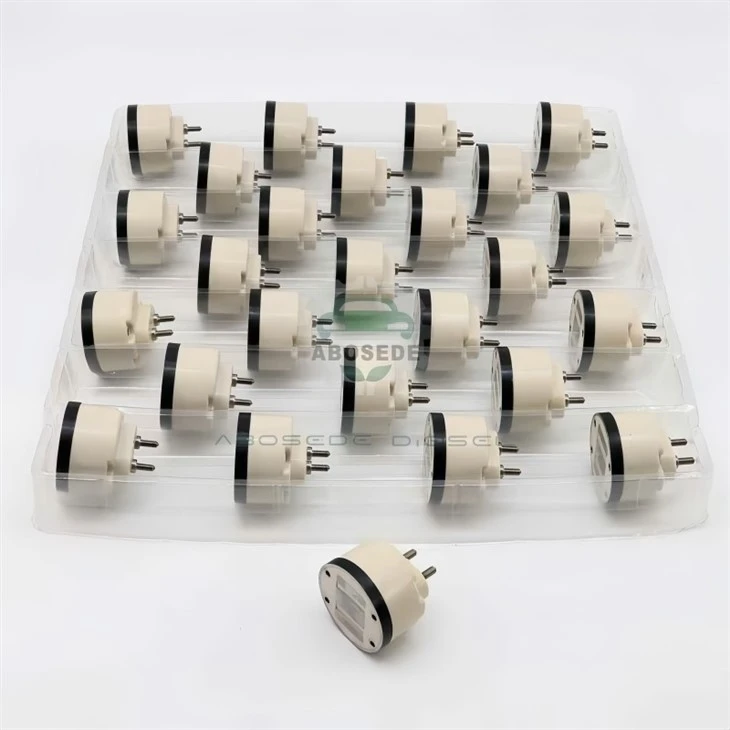

CAT C15 solenoidiventtiilikokoonpano – nopea{1}}toimilaite HEUI-suuttimen roiskeenhallintaan|24 V PWM-Optimoitu



Caterpillar C15 HEUI (Hydraulically actuated Electronically Control Unit Injector) polttoainejärjestelmässä solenoidiventtiilikokoonpano toimii kriittisenä sähkömekaanisena siltana ECM:n digitaalisten komentojen ja hydraulisen toiminnan välillä. Toisin kuin yksinkertaiset on/off solenoidit, tämä komponentti toimii asuhteellinen voimatoimilaite, jossa PWM-käyttöjakson vaihtelu moduloi ohjausventtiilin kelaan kohdistettua magneettista voimaa. Tämän verrannollisen toiminnan avulla ECM voi muokata ruiskutusnopeutta tarkasti-ohjaten ruiskutuksen alkamisajankohdan lisäksi myös sitä, kuinka nopeasti polttoainetta syötetään. Magneettitehokkuutensa (kelan huonontumisen tai ankkurin kulumisen vuoksi) menettänyt solenoidi aiheuttaa ei--lineaarisen vasteen: alhaisilla käyttöjaksoilla kela ei välttämättä nouse täysin, mikä aiheuttaa pilottiöljyn vuotovirheitä, jotka ilmenevät epävakaana joutokäynninä ja lisääntyneenä savun opasiteettina.

Tuotteemme on suoraan korvattava solenoidikokoonpano, joka on suunniteltu C15 HEUI -ruiskutusalustalle ja joka on validoitu alkuperäiseen suorituskykykirjeeseen osanumeroille 236-6462, 10R-0696 ja 185-8970. Kokoonpanossa on akaksoiskelan-kokoonpano(vedä-sisään ja pidä käämit), jotka on kääritty korkean-lämpötilojen emaloidulla kuparilangalla ja kapseloitu lasi-täytettyyn nailonpuolaseen, joka tuottaa tasaisen magneettisen voiman moottorin koko käyttölämpötila-alueella.



Tämä solenoidikokoonpano on mitoiltaan ja sähköisesti sovitettu seuraaviin C15- ja C16-moottoreihin yleisesti asennettuihin ruiskutusosanumeroihin (sarjaetuliitteet 6NZ, 7CZ, 8PN, 9CK, 1MM, 2KS, 5KZ, 3CS):

Injektorin osanumero	Solenoidin huoltoviite	Sovellus/kalibrointi Huomautus
191-3003	10R-8501 / 10R-0956	Vakio C15 ACERT (pre-DPF)
211-3022 / 211-3023	10R-8501 / 10R-8500	Suuri{0}}virtausversiot (merenkulku/teollinen)
211-3024 / 211-3025	10R-0955 / 10R-0956	Myöhäinen-malli 6NZ ADEM IV:llä
200-1117	10R-0957 / 10R-0958	Uudelleenvalmistettu EUI-ydin
235-1400 / 235-1401	10R-3263 / 10R-3264	High-altitude calibration (> 3,000m)
253-0614 / 253-0615 / 253-0617	289-0753 / 10R-9236	Tier 3 -päästöjen mukainen
272-0630 / 280-0574	20R-8047 / 20R-2284	C15 integroidulla polttoainelämpötila-anturilla
239-4909 / 244-7716	10R-1000 / 10R-7229	-moottoritien polttoainetaloudellisuus
249-0709 / 254-4183	10R-8989 / 10R-3263	Teollisuuden gen{0}}sarja (vakio 1800 RPM)
355-6110 / 374-0750 / 618-0750	10R-8500 / 10R-8502	C16-johdannainen (sama solenoidiliitos)

Sähköyhteensopivuus Huomautus:Vaikka solenoidin asennuspinta on yhdenmukainen kaikissa suuttimen osanumeroissa,sähköliittimen suuntavaihtelee -90 asteen kulmassa suoraan ulostuloon verrattuna. Kokoonpano sisältää apyörivä liitin(360 astetta säädettävä), joka mukautuu molempiin johtosarjakokoonpanoihin, joten sovitinkaapeleita ei tarvita.



C15 HEUI -järjestelmässä solenoidin kriittinen suorituskykymittari on senmagneettinen vetovoimailmaraon yli ankkurin noustessa. Seuraavat tiedot on saatu penkkitestauksesta 24 V jännitteellä 8 A huippu / 3,2 A pitovirta:

Parametri	Tekniset tiedot (uusi)	Hajoamisen kynnys
Vetovoima (0,35 mm ilmavälillä)	42 N ±3%	< 38 N (slow response)
Pitovoima (0,45 mm:n iskulla)	18 N (vähintään)	< 15 N (valve bounce risk)
Sähköinen aikavakio (L/R)	4,1 ms @ 20 astetta	>5,0 ms (kelan huononeminen)
Dynaaminen avausviive (90 % virtaan)	1,50 ms (PWM 70 % tulli)	>1,80 ms (ajastuksen hidastuminen)
Dynaaminen sulkemisviive (nykyinen vaimennus)	1,80 ms (flyback-puristimella)	>2,20 ms (päällekkäisyysriski)
Kelan vastus (ensisijainen @ 20 astetta)	0.95 Ω ±0.05Ω	>1,05Ω (sisäinen korroosio)

Graafinen abstraktio – "Pull{0}}In vs. Hold" -siirtymä:
Visualisoi virran aaltomuoto yksittäisen injektiotapahtuman aikana: korkea-virta "pull-in" -vaihe (8A 0,6 ms) inertian ja jousen esijännityksen voittamiseksi, mitä seuraa alennettu "pito"virta (3,2A) pitääkseen kelan ylhäällä. Siirtymäkohta on kriittinen-jos veto-virrassa vaimenee liian hitaasti, injektori pysyy auki pidempään kuin käskettiin; jos se hajoaa liian nopeasti, kela saattaa "puhistaa" ennen kuin se on täysin paikallaan. Solenoidimme on sovitettu C15 ECM:n nykyiseen muotoiluprofiiliin, mikä varmistaa saumattoman siirtymisen vaiheiden välillä ja tasaisen ruiskutusajan.



C15:n -konepellin alla oleva ympäristö-erityisesti raskaissa-kuljetuskuorma-autosovelluksissa-alistaa solenoidin jatkuvalle 115 asteen lämpötiloille ja piikit 140 asteeseen regenerointijaksojen aikana. Solenoidimme sisältää:

Luokan H eristysjärjestelmä:Polyimidi (Kapton™--tyyppinen) teippieristys magneettilangalla, mitoitettu jatkuvaan toimintaan 180 asteessa ja 200 asteen lyhytkestoinen-kesto.

Lämmitys-Epoksipinnoitus:Lämpöä johtava epoksi (1,8 W/m·K) täyttää puolaontelon siirtäen lämpöä sisäkäämeistä teräskoteloon. Tämä alentaa käämityksen lämpötilaa noin 12 astetta ilmalla täytettyihin malleihin verrattuna.

Ferriittiytimen laminointi:Magneettiydin käyttää 4 % piiteräslaminaatioita (0,35 mm paksu) pyörrevirtahäviöiden vähentämiseksi 18 %, mikä parantaa magneettista tehokkuutta ja vähentää kelan kuumenemista.

Visuaalinen innovaatio – liittimen värikoodaus:
Liittimen runko on valettu sisäänharmaa(vakio) ensiövedolle-käämituksessa jamustakiinnityskäämitykseen-, joka vastaa Caterpillarin ADEM III- ja ADEM IV -moottorin johtosarjoissa käytettyä värikäytäntöä, mikä helpottaa tunnistamista asennuksen aikana.



Vaihe 1 – Sähköinen tarkastus:Ennen asennusta mittaa ensisijaisen kelan resistanssi (nastat A-B) ja toisiokäämin resistanssi (nastat B-C) huoneenlämmössä. Hyväksytyt alueet: 0,90–1,00 Ω (ensisijainen) ja 1,75–1,95 Ω (toissijainen).

Vaihe 2 – Mekaaninen asennus:Aseta solenoidi injektorin ohjausventtiilin kelan päälle ja kohdista kohdistustappi. Kiristä kiinnitysruuvit2.5 N·mristi{0}}kuviossa (M6-laitteisto).

Vaihe 3 – "Buzz-testi":Käytä Cat ET:tä (electronic Technician) suuttimen solenoidin äänitestin suorittamiseen. Terve solenoidi tuottaa selkeän, terävän "napsahduksen"{1}}napsahduksen 10 Hz:llä. Tylsä tai puuttuva napsautus osoittaa, että magneettinen voima ei ole riittävä{4}}tarkista liitin ja maadoitus uudelleen.

Vaihe 4 – Mukautuva oppimisen nollaus:Suorita asennuksen jälkeen Cat ET:n "Injector Solenoid Learn" -rutiini nollataksesi ECM:n opitut offset-arvot uuden solenoidin erityisille vasteominaisuuksille.



Q1: C15:ssäni on "359" -vikakoodi (suuttimen vasteaikavika). Jälleenmyyjä sanoo, että se on ECM, mutta voiko solenoidi olla syynä?
Kyllä-359-vika osoittaa erityisesti, että ECM havaitsi solenoidin vasteajan hyväksyttävän ikkunansa ulkopuolella (yleensä > 1,8 ms aukiviive). Tämä on melkein aina solenoidiongelma, ei ECM-ongelma. Solenoidin magneettinen voima heikkenee ajan myötä, mikä lisää avausviivettä. Solenoidin vaihtaminen korjaa yleensä vian ilman ECM:n vaihtoa.

Q2: Kuinka voin erottaa viallisen solenoidin ja viallisen suuttimen rungon?
Suorita "sylinterin katkaisutesti" nopeudella 1 400 rpm. Jos sylinterin panosarvo paranee merkittävästi (> 3 %), kun vaihdat solenoidin vaihtamatta suutinta, vika oli solenoidissa. Jos panos jää alhaiseksi (< 90%), the injector body (plunger/barrel) is likely worn.

Q3: C15 toimii korkealla (3 500 m). Pitääkö solenoidia vähentää?
Ei-solenoidin magneettinen suorituskyky on riippumaton ilmanpaineesta. ECM kuitenkin kompensoi korkeutta säätämällä ruiskutuksen kestoa, mikä tarkoittaa, että solenoidi näkee pidemmät käyttöjaksot. Luokan H eristys varmistaa, että käämi kestää pitkiäkin suuria-virtajaksoja ilman ylikuumenemista.

Kysymys 4: Voidaanko tätä solenoidia käyttää C15:ssä, jossa on kaksois-polttoaine (diesel/LNG)?
Kyllä-kaksois-polttoainemuunnokset eivät muuta solenoidin sähköisiä tai mekaanisia parametreja. Kuitenkin pilottidieselin määrä kaksoispolttoainesovelluksissa- on pienempi, joten solenoidi toimii pienemmillä pitovirroilla. Tämä on solenoidin lineaarisen toiminta-alueen sisällä eikä vaikuta käyttöikään.

K5: Mikä on tämän solenoidin odotettu käyttöikä liikenneväyläsovelluksessa (usein käynnistys-pysähdys)?
Nopeutetun kulumistestin perusteella solenoidin ankkuriohjain kuluu tyypillisesti sen jälkeen2,2 miljoonaa sykliä-noin 400 000–450 000 mailia pysähdyksissä-ja-ajoa liikenteeseen. Tämän jälkeen ilmarako levenee 0,08 mm, mikä lisää avausviivettä pisteeseen, jossa "359"-vika voi laukaista. Suosittelemme ennakoivaa vaihtoa 350 000 mailin kohdalla.

Q6: Näen ruiskutussuuttimelleni luettelon "10R-8500" ja "10R-8501". Kumman tuotteesi korvaa?
Solenoidimme toimitetaan yleiskokoonpanona, joka toiminnallisesti korvaa molemmat. Ero 10R-8500 ja 10R-8501 välillä on ensisijaisesti liittimen kulma (suora vs . 90 aste). Kierrettävä liittimemme mukautuu molempiin - yksinkertaisesti käännä liitin haluttuun asentoon ennen sen lukitsemista.
