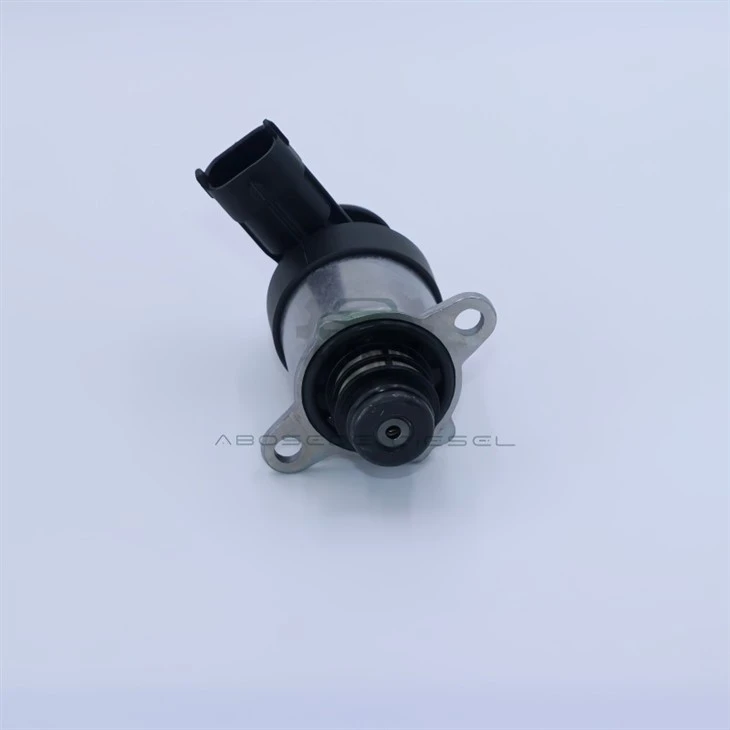

0928400769 Boschin polttoaineenmittausventtiili – PWM-taajuuden vakaus ja kelaresonanssin esto CP3/CP1H-pumppuille raskaissa-dieselmoottoreissa

0928400769 on Boschin tulonsyöttöventtiili CP3- ja CP1H-korkeapaineisille yhteispaineruiskutuspumpuille. Jokaisen annosteluventtiilin sisällä kelaa liikuttaa magneettinen voima, joka pulssii päälle ja pois PWM-taajuudella - tyypillisesti välillä 200-500 hertsiä. Kela ja sen palautusjousi muodostavat mekaanisen järjestelmän, jolla on oma luonnollinen taajuus. Jos tämä luonnollinen taajuus sattuu olemaan linjassa PWM-pulssin kanssa, kela voi alkaa värähtelemään resonanssissa. Tärinä voi olla pientä - muutama mikroni -, mutta se riittää häiritsemään polttoaineen tarkkaa annostelua. Kiskon paine muuttuu epävakaaksi, ja moottoritietokone havaitsee virheet, joita se ei voi korjata sujuvasti. 0928400769 on suunniteltu palautusjousella, jonka ominaistaajuus on asetettu reilusti toiminta-PWM-alueen yläpuolelle, ja sisäisellä hydraulisella vaimennuskammiolla, joka estää värähtelytaipumuksen. Tämä varmistaa, että kela noudattaa ohjattua käyttöjaksoa lisäämättä omaa tärinää, pitää polttoaineen virtauksen tasaisena ja moottorin käyntinä tasaisesti. Tämä venttiili sopii raskaisiin{18}}dieselmoottoreihin, joissa käytetään Boschin CP3- tai CP1H-korkeapainepumppuja.

Annosteluventtiilin sisällä olevaa kelaa ei ole lukittu tiukasti paikalleen. Se on ripustettu solenoidin magneettisen voiman ja palautusjousen mekaanisen voiman väliin. Koska PWM-signaali kytkee virran päälle ja pois satoja kertoja sekunnissa, magneettinen voima pulssii samalla taajuudella. Kelalla, sen massa ja jousen jäykkyys, on luonnollinen resonanssitaajuus - taajuus, jolla se luonnollisesti värähtelee, jos sitä koputetaan. Jos PWM-taajuus lähestyy tätä luonnollista taajuutta, jokainen pieni voimapulssi lisää energiaa kelan liikkeeseen. Sen sijaan, että kela pysyisi vakaassa asennossa, se alkaa värähdellä käsketyn asennon ympäri. Tämän värähtelyn amplitudi voi olla vain muutama mikronia, mutta mittausraot ovat vain mikroneja leveitä. Pieni värähtely voi muuttaa tehollista virtausaluetta niin paljon, että se aiheuttaa mitattavissa olevan vaihtelun kiskon paineessa. Moottoritietokone yrittää sitten korjata tätä vaihtelua säätämällä käyttösuhdetta, mutta koska värähtely on mekaanista, tietokoneen korjaukset saapuvat usein epävaiheeseen ja voivat jopa vahvistaa ongelmaa.

0928400769 välttää resonanssin varmistamalla, että kelan luonnollinen taajuus on selvästi moottoritietokoneen käyttämän korkeimman PWM-taajuuden yläpuolella. Palautusjousi on valmistettu kromi-piilangasta, jolla on tietty käämien lukumäärä, langan halkaisija ja lämpökäsittely, jotka tuottavat yli 800 hertsin - luonnollisen taajuuden, joka on turvallisesti korkeampi kuin tyypillinen 200–500 hertsin PWM-alue. Tämä taajuuserotus tarkoittaa, että PWM-pulssit eivät voi herättää kelaa resonanssivärähtelyksi. Kela reagoi vain keskimääräiseen virtaan, jota moottoritietokone aikoo ohjata. Lisäksi venttiilirungossa on pieni hydraulinen vaimennuskammio, joka on täytetty polttoaineella. Tämä kammio toimii iskunvaimentimena: tarve työntää polttoainetta kapean vaimennusaukon läpi vastustaa puolan tärinää. Tämä haihduttaa värähtelyenergiaa ja pitää kelan liikkeessä sujuvasti ja hiljaisesti. Taajuuserotuksen ja hydraulisen vaimennuksen yhdistelmä varmistaa, että venttiilin puolan asento heijastaa tarkasti moottoritietokoneen käskyä kaikilla moottorin nopeuksilla ja PWM-taajuuksilla.

Mittausventtiili, jota ei ole suunniteltu resonanssin välttämiseksi, voi aiheuttaa oireita, joita on vaikea diagnosoida. Yleisin on hienovarainen mutta jatkuva kiskon paineen heilahtelu tietyllä moottorin nopeudella tai käyttöjaksolla. Koska PWM-taajuus voi vaihdella hieman moottorin kierrosluvun tai tietokoneen ohjausstrategian mukaan, resonanssi voi esiintyä vain kapealla kierroslukualueella. Kuljettaja saattaa ilmoittaa kevyestä tärinästä tai aaltovirrasta tietyllä tienopeudella, joka katoaa tämän nopeuden ylä- tai alapuolelle. Teknikko voi nähdä skannaustyökalussa kiskon painejäljen, joka näyttää säännöllisiä, pieniä aaltoja kiinteällä taajuudella, vaikka moottori käy tasaisessa tilassa. Venttiilin korvaaminen resonanssivapaalla-rakenteella, kuten 0928400769, eliminoi värähtelyn. Kiskon painejälki tasoittuu ja aalto katoaa.

Q1: Kuorma-autossani on tärinää, jonka tunnen vain noin 1 500 rpm huippuvaihteella. Moottori käy täydellisesti tämän nopeuden ylä- ja alapuolella. Voiko annosteluventtiili aiheuttaa tämän?

Kyllä. Tämä on klassinen mekaanisen resonanssin malli polttoainejärjestelmässä. Jos PWM-taajuus kyseisellä moottorin kierrosluvulla sattuu olemaan linjassa kelan luonnollisen taajuuden kanssa, se voi aiheuttaa pienen mutta havaittavan tärinän. 0928400769 on suunniteltu siten, että sen luonnollinen taajuus on selvästi PWM-alueen yläpuolella tämän estämiseksi.

Q2: Voiko resonanssiongelma vahingoittaa polttoainejärjestelmää ajan myötä?

Itse värähtely on pientä, eikä se yleensä aiheuta välitöntä vahinkoa, mutta jatkuva tärinä voi kiihdyttää puolan ja porauspintojen kulumista. Resonanssin poistaminen auttaa venttiiliä säilyttämään kalibroinnin pidempään.

Q3: Kuinka voin erottaa resonanssin injektori- tai pumppuongelmasta?

Resonanssi on nopeusspesifistä{0}}ja tuottaa säännöllisen, rytmisen kiskon painevärähtelyn. Ruiskutusongelmat vaikuttavat yleensä yhteen sylinteriin ja näkyvät sylinterin tasapainotesteissä. Pumppuongelmat aiheuttavat yleensä paineaaltoja kolminkertaisella pumpun nopeudella riippumatta moottorin kierrosluvusta. Jos oireet rajoittuvat kapeaan nopeusalueeseen, resonanssi on suuri mahdollisuus.

Kysymys 4: Tarvitseeko 0928400769 tietyn PWM-taajuusasetuksen ECU:sta?

Ei. Venttiilin taajuuserotus on mekaaninen ominaisuus. Se toimii Boschin CP3- ja CP1H-moottorinhallintajärjestelmän käyttämän vakio-PWM-taajuuden kanssa ilman säätöjä.

Q5: Tekeekö tämä venttiili polttoainejärjestelmästä hiljaisemman?

Se voi vähentää tai poistaa korkeataajuista huminaa tai surinaa, joka joskus liittyy kelaresonanssiin. Hydraulinen vaimennus vähentää myös teräviä painepulsseja, jotka voivat kulkea polttoainelinjojen läpi meluna.

Kysymys 6: Onko 0928400769 yhteensopiva kaikkien Boschin CP3- ja CP1H-pumppujen kanssa?

Se on mekaanisesti ja sähköisesti yhteensopiva pumppujen kanssa, joissa on tämä osanumero. Tarkista aina asennus käyttämällä moottorin sarjanumeroa.
