Bosch 1505199 — Ruiskun lukeminen diagnostiikkaikkunana Scania Common Rail -järjestelmääsi

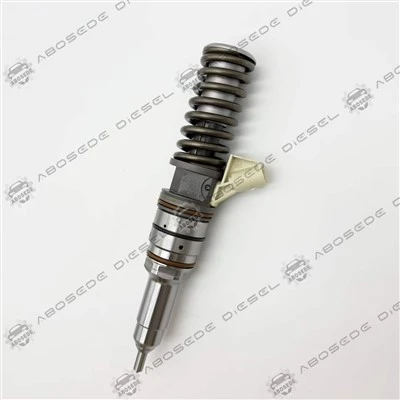

TheBosch 1505199- korkeapaineinen-solenoidisuutin, joka on suunniteltu Scanian dieselsovelluksiin -, ei ole parasta ymmärtää korvaavana tuotteena, vaanpalamisen vakauden vertailupiste. Se, miten se toimii mikroskooppisella tasolla, määrittää, mitä muun Common Rail -järjestelmän on tehtävä vastauksena.





Scanian yhteispaineruiskutusjärjestelmä varastoi polttoainetta jatkuvassa korkeassa paineessa jaettuun jakoputkeen ja lähettää sen sitten yksittäisten suuttimien kautta elektronisella käskyllä. Injektori on viimeinen kohta, jossa fysiikka ja ohjelmisto kohtaavat - ja virhemarginaali mitataan mikroneina ja mikrosekunteina.

Tämä moniruiskutusstrategia{0}}on keskeinen osa nykyaikaisten Scanian moottoreiden kohtaamistaEuro VI päästöstandarditvetovoimasta tinkimättä. TheBosch 1505199 Scania suutintukee kaikkia kolmea ruiskutusvaihetta polttosykliä kohden, mikä mahdollistaa alhaisemmat polttohuippulämpötilat (vähentäen NOₓ) ja varmistaa samalla polttoaineen täydellisen palamisen (minimoiden hiukkasten määrän).





Parametri	Yksityiskohta
Osanumero	Bosch 1505199
OEM-{0}}viite	Scania 1505199 / 1 505 199
Injektorin tyyppi	Common Rail - solenoidi aktivoitu
Käyttöjännite	ECU{0}}käyttöinen (12 V / 24 V järjestelmä)
Polttoaineen yhteensopivuus	Diesel / EN 590 / ULSD
Suuttimen suunnittelu	Monireikäinen, mikro-laser-porattu
Kalibrointimenetelmä	IMA/C2I-korjauskoodi - ECU ohjelmoitu
Takuu	Kuusi kuukautta

TheIMA-korjauskoodion syövytetty suoraan ruiskun runkoon. Jokaisessa yksikössä on valmistuspoikkeamat mitattuna mikronin murto-osissa - tämä koodi kartoittaa nämä poikkeamat ECU:hun, jotta voidaan saavuttaa tarkka sylinteri-tason kompensointi. Asentaminen ohjelmoimatta tätä koodia tuottaa suuttimen, jota ECU käsittelee teoreettisena keskiarvona, jota mikään fyysinen yksikkö ei todellisuudessa vastaa.





TheBosch 1505199liittyy Scania DC{0}}sarjan raskaisiin-common rail -moottoreihin useilla alustatyypeillä:

Scania R--/G--sarjan kaukoliikenteen-kuorma-autot- jatkuva lämpökuormitus, korkea-syklin ruiskutustarve

Scania P--sarjan jakeluautot- toistuva käynnistys-stop lämpösykli, vaihtelevat kuormitusprofiilit

Scania Interlink & OmniExpress bussialustat- kaupunkikäyttöä, jatkuva tyhjäkäynnin hallinta

DC9 / DC13 teollisuusversiot- paikallaan ja laivoilla apukäyttö, vakio-nopeuskäyttö

Risti-viittausmoottorin sarjanumero ja ECU-kalibrointitiedosto ennen tilaamista. Jaetut rungon mitat mallivuosien välillä voivat peittää erot suuttimen virtausnopeudessa.





① Neulan nostotoleranssiNeulan on avauduttava tarkalle nostokorkeudelle - yli-nostokorkeuden, jotta polttoaineen valuminen ruiskutuksen sulkemisen jälkeen sallii; under-lift rajoittaa virtausta. Boschin valmistustoleranssit tässä mittasuhteessa pidetään yksi-numeroisia mikronialueita.

② Paluuvirtauksen johdonmukaisuusLisääntynyt vuoto-takaisintilavuus ilmaisee sisäisen kulumisen ja vähentää aktiivisesti tehokasta ruiskutuspainetta suuttimen kärjessä -, mikä usein ilmenee näennäisenä kiskon painehäviönä eikä ilmeisenä suuttimen vikana.

③ Solenoidin vasteen lineaarisuusHeikentynyt sähkömagneettinen toimilaite luo epälineaarisia toimituskäyriä. Tämä on yleisin syy metsästykseen joutokäynnillä tai mustaa savua ilmaantuu vain kevyessä kuormituksessa -, mikä vaikeuttaa diagnoosia.

④ Ruiskugeometrian eheysSuuttimen reiän geometria säätelee pisaran halkaisijaa ja kartiokulmaa. Jopa marginaalinen eroosio saastuneestadieselpolttoaineen ruiskutussyklit lisää pisaroiden kokoa, pienentää sumutuksen pinta-alaa ja heikentää suoraan palamistehokkuutta.





Kuparialuslevyn vaihto- alkuperäisen aluslevyn uudelleenkäyttö vääristää palamistiivisteen. Tuloksena oleva mikro-vuoto jäljittelee suuttimen vikaoireita ja ohjaa diagnostiikkatyön väärään komponenttiin.

Esi-täytä ennen ensimmäistä käynnistystä- korkeapaineisen-solenoidisuuttimen sisäiset välykset riippuvat polttoainekalvosta sekä voitelussa että lämmönsiirrossa. Täyttämättömän yksikön kuiva-käynnistys aiheuttaa mitattavissa olevan suuttimen kulumisen ensimmäisten sekuntien aikana.

Molemmat vaiheet kestävät alle kaksi minuuttia. Molemmat jätetään rutiininomaisesti pois. Molemmat tuottavat takuupalautuksia ja toistavat diagnostiikkakäyntejä, joilla ei ole mitään tekemistä osien laadun kanssa.





Kysymys 1: Voidaanko tätä injektoria-testata ennen asennusta suorituskyvyn varmistamiseksi?Sen pitäisi olla. Virtaus-testaus useilla pulssinleveyksillä - tyypillisesti 0,5 ms, 1,0 ms ja 1,5 ms - tarjoaa asennuksen edeltävän-perustason Boschin julkaisemien virtausmäärityksiä vastaan. Kaikki yksiköt, joiden poikkeama on yli 4 % tietyllä pulssinleveydellä, hylkäävät ennen kuin se saavuttaa moottorin. Tämä vaihe on vakiokäytäntö ammattimaisissa common rail -työpajaympäristöissä, ja se eliminoi piilevän{11}}vikayksikön asennuksen riskin.

Kysymys 2: Mikä erottaa ruiskutussuuttimen viat muista diagnostiikassa esiintyvistä common rail -järjestelmän vioista?Sylinteri{0}}spesifiset panostestit OBD:n kautta osoittavat eron. EpäonnistunutBosch 1505199tuottaa tyypillisesti polttoaineen säätökorjauksia, jotka ylittävät ±4 mg/isku yhdellä sylinterillä reaaliaikaisissa tiedoissa yhdistettynä kohonneeseen paluu-linjavirtaukseen kyseisestä ruiskutusasennosta. Nämä kuviot eristävät injektorin puhtaasti kiskon paineongelmista, korkean-painepumpun heikkenemisestä tai anturivioista.

Q3: Miten polttoaineen laatu vaikuttaa pitkäikäisyyteen Scanian korkeapainejärjestelmissä?Yhteispaineruiskuttimet käytössädieselpolttoaineen ruiskutusnestettä sekä sisäisenä voiteluaineena että jäähdytysnesteenä. Ultra-vähärikkinen diesel ilman voitelulisäaineita nopeuttaa neulan-istuimen kulumista. Veden kontaminaatio - jopa pienilläkin määrillä - laukaisee kavitaatioeroosiota suuttimien pinnoilla ja säätöventtiilikomponenttien sisäistä korroosiota. Suodatus, joka pystyy poistamaan jopa 2 mikronin hiukkaset, ei ole neuvoteltavissa käyttöiän pidentämiseksi.

Kysymys 4: Tarvitaanko kaikkien ruiskutussuuttimien samanaikainen vaihto vai onko yhden-yksikön vaihto voimassa?Yksi vaihto on teknisesti kunnossa - yhdellä tärkeällä ehdolla. Tallenna paluuvirtaustiedot kaikista jäljellä olevista suuttimista ennen vaihtoa ja varmista sitten, että uuden yksikön virtaus on tällä alueella asennuksen jälkeen. Oikein kalibroitu uusi ruiskutussuutin, joka on yhdistetty kuluneiden alkuperäisten kanssa, voi silti aiheuttaa sylinterin epätasapainoa, jos virtausväli on liian laaja.

Kysymys 5: Millä väliajoilla suuttimet tulee tarkastaa{1}}suuren kilometrimäärän mukaisessa Scania-kaluston toiminnassa?Raskaiden -pyörien kaupallisissa laivastoissa toiminnan varmistus 500 000 km:n välein on käytännöllinen lähtökohta. Täydellistä penkkitestausta suositellaan 800 000 - 1 000 000 km polttoaineen laatuhistoriasta riippuen. Vaihtelevilla tai sekoitetuilla -markkinoiden polttoainelähteillä toimivien kalustoiden tulisi käsitellä 400 000 kilometriä varhaisen tarkastuksen kynnyksenä ja seurata paluuvirtauksen kehitystä ennakoivasti - ajan mittaan perustuvat trenditiedot ovat luotettavampia kuin mikään yksittäinen testin tilannekuva.

Q6: Miten Bosch 1505199 edistää pakokaasujen jälkikäsittelyn tehokkuutta?Ruiskutussuihkun laatu vaikuttaa suoraan siihen, mitä DPF- ja SCR-järjestelmien on käsiteltävä. AScania common rail -suutintäydellinen, hyvin{0}}sumutettu palaminen vähentää hiukkaskuormitusta DPF:ään - pidentäen regenerointivälejä, vähentäen suodattimen alustaan ​​kohdistuvaa lämpörasitusta ja vähentäen polttoaineenkulutusta ja kuljettajan työtaakkaa lisäävien pakkoregenerointitapahtumien tiheyttä.
